Opis produktu

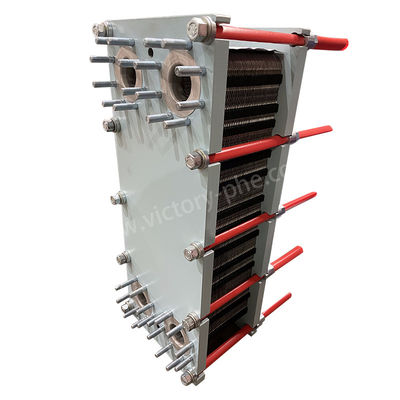

Wymiennik ciepła z płyty oczyszczania wody ze stali nierdzewnej do chłodzenia przemysłowego
Wymienniki ciepła płytkowe
Wymiennik ciepła płytkowy jest wysoce wydajnym urządzeniem składającym się z serii płyt metalowych ułożonych w układzie ułożonym, z których każda posiada określone faliste warstwy.Te płyty tworzą wąskie prostokątne kanałyPłytkowe wymienniki ciepła doskonale sprawdzają się w operacjach wymiany ciepła płyn-płyn i płyn-para.
Oferują one wiele zalet, w tym wyjątkową wydajność w przenoszeniu ciepła, minimalne straty cieplne, kompaktową i lekką konstrukcję, niewielkie oddziaływanie, wszechstronność i wydłużoną żywotność.W porównaniu z tradycyjnymi wymiennikami ciepła rurkowymi, wymienniki ciepła płytkowe mogą osiągnąć znacznie wyższe współczynniki przenoszenia ciepła, zajmując tylko ułamek powierzchni.
Wyraźny układ wymienników ciepła płyt zapewnia efektywne przenoszenie ciepła przy jednoczesnym zminimalizowaniu spadku ciśnienia.zwiększenie zdolności transferu ciepłaW rezultacie wymienniki ciepła na płytkach są preferowane w różnych gałęziach przemysłu do zadań takich jak ogrzewanie, chłodzenie i odzyskiwanie ciepła.
|
Model |
DLXU03/DLXM3 |
|
Gęstość płyty |
0.5/0.6 mm |
|
Rozmiar otworu płyty |
50 mm |
|
Maksymalna przepustowość |
45m3/h |
|
Przewód adaptera do rur o dużej średnicy |
DN50 |
|
Ciśnienie pracy |
1.0/1.6MPa |
|
Ciśnienie badawcze |
1.3/2.1Mpa |
|
Model |
Standardowy maksymalny przepływ m3/h |
Maksymalna liczba złożonych części N |
Rozmiar zacisku A |
Maksymalna długość L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
W zależności od struktury wymienników ciepła płyt można podzielić na cztery główne typy:
Wymienniki ciepła z płyt z uszczelnieniem, zwane również wymiennikami ciepła z płytek, posiadają serię odłączalnych płyt metalowych uszczelnionych uszczelniaczami.Są odpowiednie do zastosowań o niższych natężeniach przepływu i znaczących wahaniach temperatury.
Wymienniki ciepła ze spawanych płytZastosowanie płyt metalowych bezpośrednio spawanych ze sobą w celu utworzenia ściśle uszczelnionej powierzchni przesyłu ciepła.
Wymienniki ciepła spiralnychwykorzystują parę spiralnych płyt metalowych do tworzenia wielu kanałów do separacji płynów i wymiany ciepła.
Wymienniki ciepła z płyt i ram, znane również jako wymienniki ciepła z pąków, składają się z falistej płyty metalowej ułożonej razem i zamkniętej w ramie.umożliwiające efektywne przenoszenie ciepła.
| Parametry produktu wymiennika ciepła z uszczelnieniem płyty | |
| Pozycja | wymiennik ciepła płyty |
| Marka | Zwycięstwo |
| Materiał płyty | Tytanium/nikl/hastolly/ stal nierdzewna 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Materiał uszczelnienia | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Materiał ramy | Stalo węglowe malowane |
| Kolor ramy | niebieski lub kolor na zamówienie |
| Rodzaj połączenia | Flanka lub nitka |
| Standardowa flanka | ANSI ASME BS BA JIS DIN GB ISO |
| Śruby zaciskujące | M24 M30 M39 |
| Ciśnienie projektowe | najwyższy 20mpa, najniższy 10Mpa |
| Ciśnienie pracy | Normalne 12,5Mpa |
| MOQ | 1 zestaw |
| Pakiet | obudowa z poliwolca |
| Gwarancja | jeden rok |
| OEM | Można go wymienić. |
|
Materiał płyty |
Odpowiedni płyn |
|
Stal nierdzewna (SUS304, 316L itp.) |
Woda czysta, woda rzeki, woda słona jadalna, olej mineralny |
|
Tytan, Ti-pd |
Woda słona, woda morska, woda słona |
|
SMO254 |
Rozcieńczony kwas siarkowy, roztwór słonowo- wodny, roztwór wodny nieorganiczny |
|
Ni |
Wysoka temperatura, wysoka koncentracja sody kaustycznej |
|
Hastelloy (C276, C22) |
Tłuszcz, kwas siarkowy, kwas solny |
|
Gasketa nadwozia głównego |
Temperatura pracy (°C) |
Odpowiedni płyn |
|
NBR |
-15 ~ +135 |
Woda, woda morska, sól mineralna, sól słona |
|
EPDM |
-25 ~ +180 |
Gorąca woda, para, kwas, baza |
|
F26 |
-25 ~ +230 |
Kwas, podstawa, płyn |
|
FTP |
0 ~ +160 |
Tlen, kwas, olej o wysokiej temperaturze, para |
Wykorzystanie wymienników ciepła płytkowych:
