Opis produktu

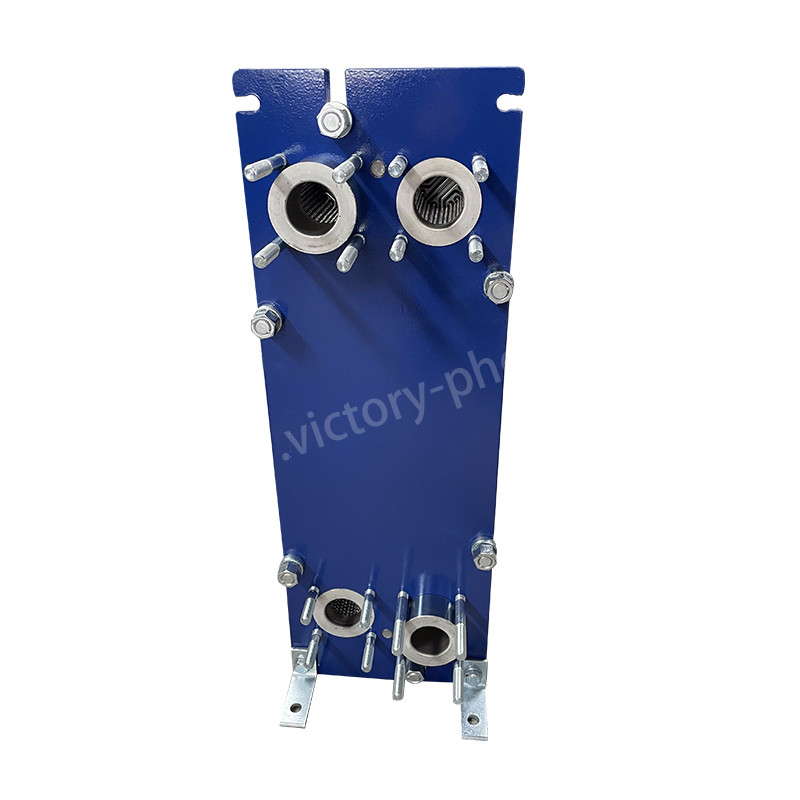

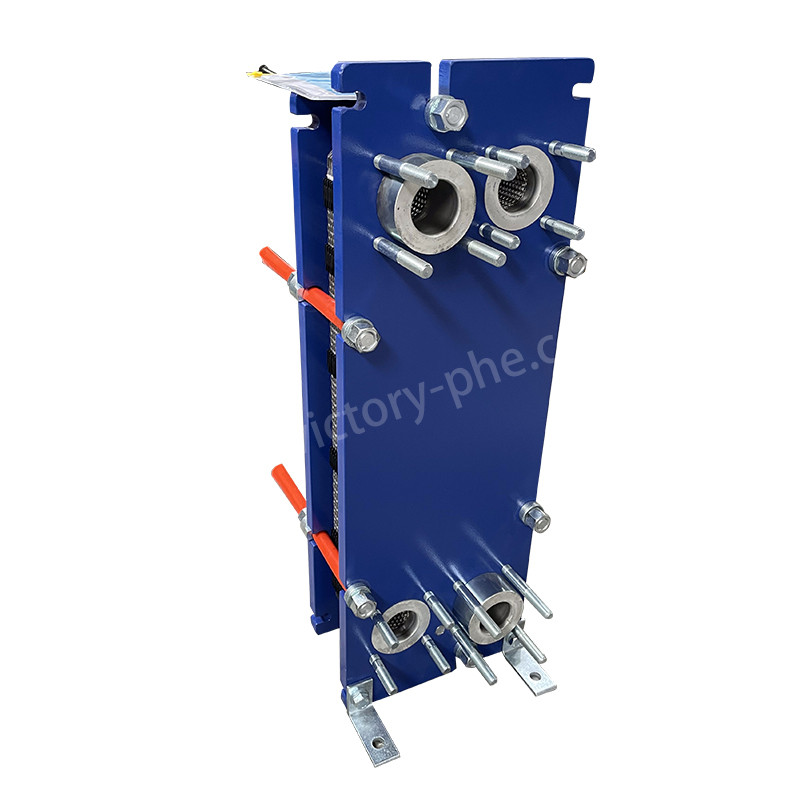

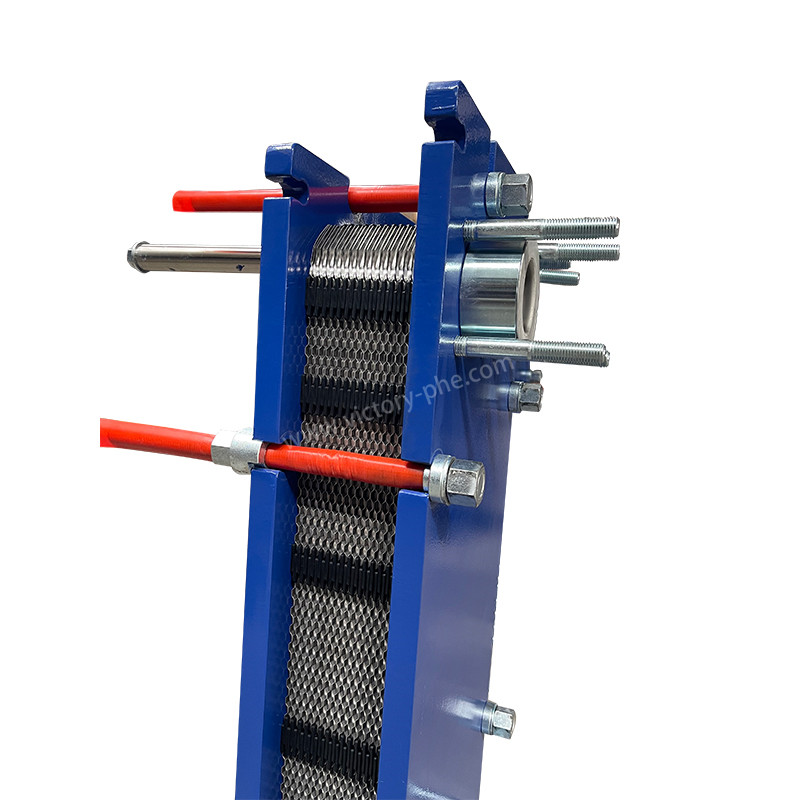

VH05 Wymiennik ciepła ze stali nierdzewnej do systemów HVAC, chłodzenia i chłodzenia wodnego
Wymienniki ciepła płytkowe
Płytkowe wymienniki ciepła mają szeroki zakres zastosowań w różnych gałęziach przemysłu ze względu na ich wydajność, kompaktową konstrukcję i wszechstronność.
1Systemy HVAC:Wymienniki ciepła płytkowe odgrywają kluczową rolę w systemach ogrzewania, wentylacji i klimatyzacji (HVAC), ułatwiając efektywny transfer ciepła między różnymi mediami, takimi jak strumienie powietrza,woda, lub środków chłodniczych.
2Chłodzenie:Wymienniki ciepła z płytki znajdują szerokie zastosowanie w systemach chłodniczych do celów chłodzenia oraz zastosowań odzysku ciepła.Wymienniki ciepła płytkowe są stosowane w różnych procesach, w tym w pasteryzacjiOdgrywają one kluczową rolę w utrzymaniu pożądanych warunków temperatury dla różnych produktów spożywczych i napojów.
3. Przetwarzanie chemiczne:Wymienniki ciepła płytkowe są stosowane w zakładach przetwórstwa chemicznego do ogrzewania, chłodzenia, kondensacji i parowania różnych substancji chemicznych.
4. Produkcja energii:Wymienniki ciepła płytkowe są wykorzystywane w elektrowniach do chłodzenia oleju smarowego turbin, obwodów wody chłodzącej i systemów odzysku ciepła.
5Przemysł morski:Wymienniki ciepła płytkowe są stosowane w zastosowaniach morskich dla silników chłodzących, generatorów i systemów HVAC na statkach i platformach morskich.
6Przemysł farmaceutyczny:Wymienniki ciepła płytkowe są używane do procesów ogrzewania, chłodzenia i sterylizacji w produkcji farmaceutycznej.
7Przemysł naftowy i gazowy:Wymienniki ciepła płytkowe są stosowane do procesów ogrzewania i chłodzenia w rafineriach ropy naftowej, zakładach petrochemicznych i zakładach przetwarzania gazu ziemnego.
Są to tylko kilka przykładów wielu zastosowań, w których wymienniki ciepła płytkowe odgrywają kluczową rolę w wydajnych procesach transferu ciepła.
|
Model |
DLXU03/DLXM3 |
|
Gęstość płyty |
0.5/0.6 mm |
|
Rozmiar otworu płyty |
50 mm |
|
Maksymalna przepustowość |
45m3/h |
|
Przewód adaptera do rur o dużej średnicy |
DN50 |
|
Ciśnienie pracy |
1.0/1.6MPa |
|
Ciśnienie badawcze |
1.3/2.1Mpa |
|
Model |
Standardowy maksymalny przepływ m3/h |
Maksymalna liczba złożonych części N |
Rozmiar zacisku A |
Maksymalna długość L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Parametry produktu wymiennika ciepła z uszczelnieniem płyty | |
| Pozycja | wymiennik ciepła płyty |
| Marka | Zwycięstwo |
| Materiał płyty | Tytanium/nikl/hastolly/ stal nierdzewna 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Materiał uszczelnienia | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Materiał ramy | Stalo węglowe malowane |
| Kolor ramy | niebieski lub kolor na zamówienie |
| Rodzaj połączenia | Flanka lub nitka |
| Standardowa flanka | ANSI ASME BS BA JIS DIN GB ISO |
| Śruby zaciskujące | M24 M30 M39 |
| Ciśnienie projektowe | najwyższy 20mpa, najniższy 10Mpa |
| Ciśnienie pracy | Normalne 12,5Mpa |
| MOQ | 1 zestaw |
| Pakiet | obudowa z poliwolca |
| Gwarancja | jeden rok |
| OEM | Można go wymienić. |
|
Materiał płyty |
Odpowiedni płyn |
|
Stal nierdzewna (SUS304, 316L itp.) |
Woda czysta, woda rzeki, woda słona jadalna, olej mineralny |
|
Tytan, Ti-pd |
Woda słona, woda morska, woda słona |
|
SMO254 |
Rozcieńczony kwas siarkowy, roztwór słonowo- wodny, roztwór wodny nieorganiczny |
|
Ni |
Wysoka temperatura, wysoka koncentracja sody kaustycznej |
|
Hastelloy (C276, C22) |
Tłuszcz, kwas siarkowy, kwas solny |
|
Gasketa nadwozia głównego |
Temperatura pracy (°C) |
Odpowiedni płyn |
|
NBR |
-15 ~ +135 |
Woda, woda morska, sól mineralna, sól słona |
|
EPDM |
-25 ~ +180 |
Gorąca woda, para, kwas, baza |
|
F26 |
-25 ~ +230 |
Kwas, podstawa, płyn |
|
FTP |
0 ~ +160 |
Tlen, kwas, olej o wysokiej temperaturze, para |
Płytkowe wymienniki ciepła to niezbędne elementy w systemach HVAC, odpowiedzialne za przenoszenie ciepła między płynami, takimi jak woda i powietrze.
1Przekaz ciepła:Wymiennik ciepła płyty posiada oddzielne kanały dla ciepłych i zimnych płynów, umożliwiając przepływ ciepła z ciepłego płynu na zimny płyn przez płyty metalowe.
2Efektywny transfer ciepła:Cienkie płyty o dużych powierzchniach w wymienniku ciepła umożliwiają skuteczną wymianę ciepła między płynami.
3. Nieprzerwany przepływ:Płyn przepływa przez kanały tworzone przez płyty, ułatwiając szybkie i skuteczne przenoszenie ciepła.
4Kontrolka temperatury:Wymiennik ciepła pomoże regulować temperaturę powietrza wdychanego przez system HVAC, zapewniając odpowiednie ogrzewanie lub chłodzenie dla pożądanego poziomu komfortu.
Podsumowując, płytowe wymienniki ciepła są niezbędne dla systemów HVAC, zwiększając ich wydajność i przyczyniając się do optymalnego komfortu termicznego w różnych warunkach, w tym w pomieszczeniach mieszkalnych, handlowych,i budynków przemysłowych.
