Opis produktu

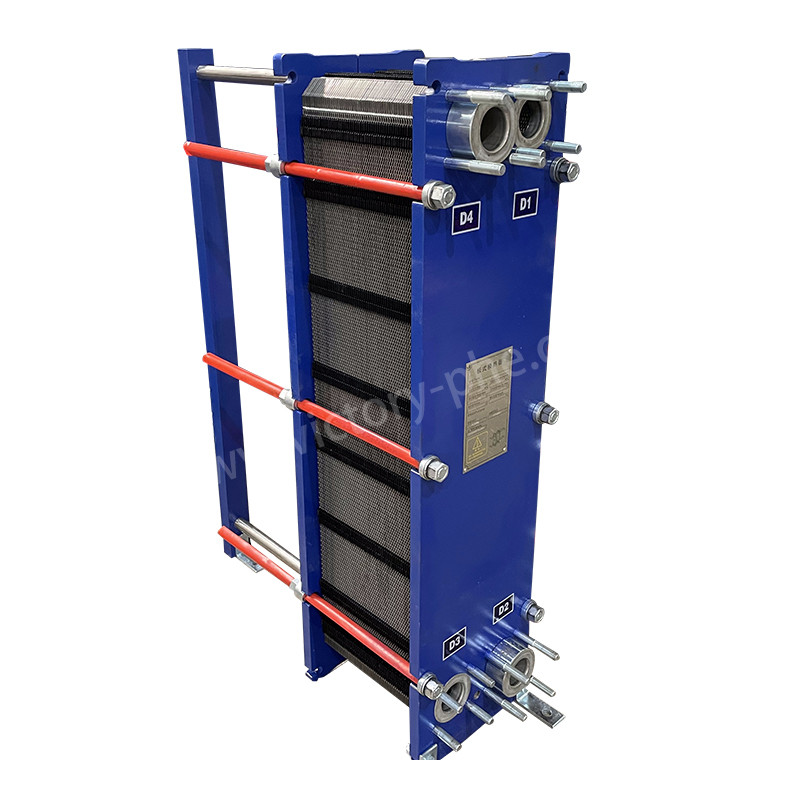

VH05 Płytkowy wymiennik ciepła z stali nierdzewnej dla systemów HVAC, chłodzenia, chłodzenia wodnego
Wymienniki ciepła płytkowe
Płytkowe wymienniki ciepła mają szeroki zakres zastosowań w różnych gałęziach przemysłu ze względu na ich wydajność, kompaktową konstrukcję i wszechstronność.
1Systemy HVAC:Wymienniki ciepła płytkowe są używane w systemach ogrzewania, wentylacji i klimatyzacji do przenoszenia ciepła między strumieniami powietrza, wodą lub chłodniami.
2Chłodzenie:Wymienniki ciepła płytkowe są stosowane w systemach chłodniczych do chłodzenia i odzyskiwania ciepła.
Przemysł spożywczy i napojów: Wymienniki ciepła na talerzach są używane do procesów pasteryzacji, ogrzewania, chłodzenia i sterylizacji w przemyśle spożywczym i napojów.
3. Przetwarzanie chemiczne:Wymienniki ciepła płytkowe są stosowane w zakładach przetwórstwa chemicznego do ogrzewania, chłodzenia, kondensacji i parowania różnych substancji chemicznych.
4. Produkcja energii:Wymienniki ciepła płytkowe są wykorzystywane w elektrowniach do chłodzenia oleju smarowego turbin, obwodów wody chłodzącej i systemów odzysku ciepła.
5Przemysł morski:Wymienniki ciepła płytkowe są stosowane w zastosowaniach morskich dla silników chłodzących, generatorów i systemów HVAC na statkach i platformach morskich.
6Przemysł farmaceutyczny:Wymienniki ciepła płytkowe są używane do procesów ogrzewania, chłodzenia i sterylizacji w produkcji farmaceutycznej.
7Przemysł naftowy i gazowy:Wymienniki ciepła płytkowe są stosowane do procesów ogrzewania i chłodzenia w rafineriach ropy naftowej, zakładach petrochemicznych i zakładach przetwarzania gazu ziemnego.
Są to tylko kilka przykładów wielu zastosowań, w których wymienniki ciepła płytkowe odgrywają kluczową rolę w wydajnych procesach transferu ciepła.
|
Model |
DLXU03/DLXM3 |
|
Gęstość płyty |
0.5/0.6 mm |
|
Rozmiar otworu płyty |
50 mm |
|
Maksymalna przepustowość |
45m3/h |
|
Przewód adaptera do rur o dużej średnicy |
DN50 |
|
Ciśnienie pracy |
1.0/1.6MPa |
|
Ciśnienie badawcze |
1.3/2.1Mpa |
|
Model |
Standardowy maksymalny przepływ m3/h |
Maksymalna liczba złożonych części N |
Rozmiar zacisku A |
Maksymalna długość L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Parametry produktu wymiennika ciepła z uszczelnieniem płyty | |
| Pozycja | wymiennik ciepła płyty |
| Marka | Zwycięstwo |
| Materiał płyty | Tytanium/nikl/hastolly/ stal nierdzewna 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Materiał uszczelnienia | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Materiał ramy | Stalo węglowe malowane |
| Kolor ramy | niebieski lub kolor na zamówienie |
| Rodzaj połączenia | Flanka lub nitka |
| Standardowa flanka | ANSI ASME BS BA JIS DIN GB ISO |
| Śruby zaciskujące | M24 M30 M39 |
| Ciśnienie projektowe | najwyższy 20mpa, najniższy 10Mpa |
| Ciśnienie pracy | Normalne 12,5Mpa |
| MOQ | 1 zestaw |
| Pakiet | obudowa z poliwolca |
| Gwarancja | jeden rok |
| OEM | Można go wymienić. |
|
Materiał płyty |
Odpowiedni płyn |
|
Stal nierdzewna (SUS304, 316L itp.) |
Woda czysta, woda rzeki, woda słona jadalna, olej mineralny |
|
Tytan, Ti-pd |
Woda słona, woda morska, woda słona |
|
SMO254 |
Rozcieńczony kwas siarkowy, roztwór słonowo- wodny, roztwór wodny nieorganiczny |
|
Ni |
Wysoka temperatura, wysoka koncentracja sody kaustycznej |
|
Hastelloy (C276, C22) |
Tłuszcz, kwas siarkowy, kwas solny |
|
Gasketa nadwozia głównego |
Temperatura pracy (°C) |
Odpowiedni płyn |
|
NBR |
-15 ~ +135 |
Woda, woda morska, sól mineralna, sól słona |
|
EPDM |
-25 ~ +180 |
Gorąca woda, para, kwas, baza |
|
F26 |
-25 ~ +230 |
Kwas, podstawa, płyn |
|
FTP |
0 ~ +160 |
Tlen, kwas, olej o wysokiej temperaturze, para |
W systemie HVAC (ogrzewanie, wentylacja i klimatyzacja) płytowy wymiennik ciepła działa poprzez przenoszenie ciepła między dwoma różnymi płynami, zwykle wodą i powietrzem.Oto, jak wymiennik ciepła płyty działa w systemie HVAC:
Transfer ciepła:W wymienniku ciepła płytkowego ciepło i zimno przepływają w oddzielnych kanałach tworzonych przez płyty.
Efektywność przenoszenia ciepła:Płyty w wymienniku ciepła są cienkie i mają duże powierzchnie, co ułatwia efektywny transfer ciepła między płynami.
Przepływ ciągłyPodczas przepływu płynów przez kanały tworzone przez płyty następuje wymiana ciepła.
System kontroli temperatury:Wymiennik ciepła płytkowy jest zaprojektowany w taki sposób, aby kontrolować temperaturę powietrza, które przepływa przez system HVAC, zapewniając ogrzewanie lub chłodzenie pomieszczenia w zależności od potrzeb.
Podsumowując, płytowy wymiennik ciepła odgrywa kluczową rolę w wydajności systemu HVAC, pomagając regulować temperaturę powietrza i poprawiając komfort cieplny w pomieszczeniach mieszkalnych,budynki handlowe i przemysłowe.
