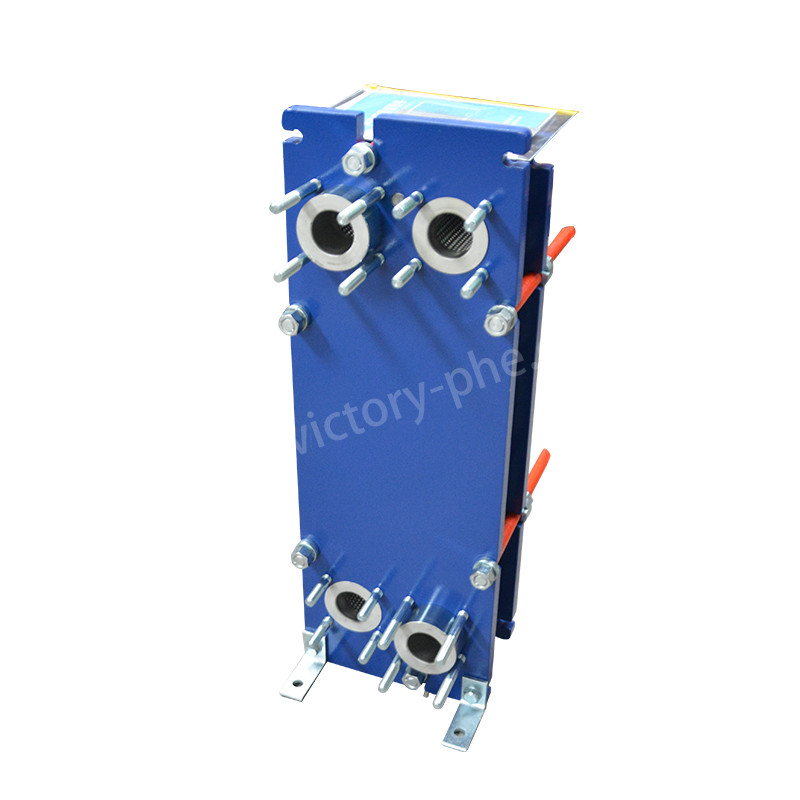

Wymiennik ciepła płytkowy z uszczelnieniem SS304 SS316L Wymiennik ciepła
Opis produktu

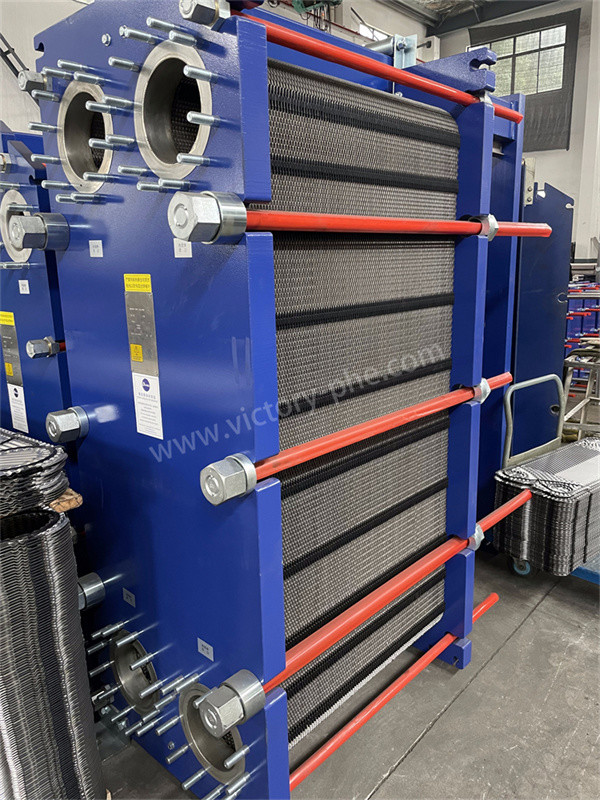

1Wymiennik ciepła płytkowy to rodzaj wymiennika ciepła, który wykorzystuje płyty metalowe do przenoszenia ciepła między dwoma płynami. Wymienniki te składają się z wielu cienkich,płyty nieznacznie oddzielone, o bardzo dużych powierzchniach powierzchni i przejściach przepływu płynu do przesyłu ciepłaPłyn może przepływać w układzie przeciwprądu lub współprądu, co umożliwia efektywne przenoszenie ciepła.
2Wymienniki ciepła płytkowe są powszechnie stosowane w HVAC, chłodnictwie, przetwórstwie chemicznym oraz w przemyśle spożywczym i napojowym ze względu na wysoką wydajność transferu ciepła, kompaktowy rozmiar,i łatwość utrzymaniaCzęsto są preferowane w porównaniu z tradycyjnymi wymiennikami ciepła w formie muszli i rury ze względu na ich niższe koszty, wyższe współczynniki przenoszenia ciepła i elastyczność w obsłudze różnych płynów.
3Konstrukcja wymienników ciepła pozwala na łatwą inspekcję, czyszczenie i konserwację, co czyni je popularnym wyborem dla różnych zastosowań przemysłowych i handlowych.
| Model | VH15/VN15/VM15M |
| Gęstość płyty | 0.5/0.6 mm |
| Rozmiar otworu płyty | 150 mm |
| Maksymalna przepustowość | 380m3/h |
| Przewód adaptera do rur o dużej średnicy | DN 150 |
| Ciśnienie pracy | 1.0/1.6MPa |
| Ciśnienie badawcze | 1.3/2.1Mpa |
|
Model |
Standardowy maksymalny przepływ m3/h |
Maksymalna liczba złożonych części N |
Rozmiar zacisku A |
Maksymalna długość L1 |
|
VH15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
VN15 |
380 |
268 |
N*(2,6+X) |
2046 |
|
VM15M |
380 |
415 |
N*(4.0+X) |
3401 |
|
Parametry produktu wymiennika ciepła z uszczelnieniem płyty |
|
|
Pozycja |
wymiennik ciepła płyty |
|
Marka |
Zwycięstwo |
|
Materiał płyty |
Tytanium/nikl/hastolly/ stal nierdzewna 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
|
Materiał uszczelnienia |
NBR HNBR EPDM HEPDM VITON FKM Silikon |
|
Materiał ramy |
Stalo węglowe malowane |
|
Kolor ramy |
niebieski lub kolor na zamówienie |
|
Rodzaj połączenia |
Flanka lub nitka |
|
Standardowa flanka |
ANSI ASME BS BA JIS DIN GB ISO |
|
Śruby zaciskujące |
M24 M30 M39 |
|
Ciśnienie projektowe |
najwyższy 20mpa, najniższy 10Mpa |
|
Ciśnienie pracy |
Normalne 12,5Mpa |
|
MOQ |
1 zestaw |
|
Pakiet |
obudowa z poliwolca |
|
Gwarancja |
jeden rok |
|
OEM |
Można go wymienić. |
Wnioski
Systemy HVAC: Wymienniki ciepła płytkowe są stosowane w systemach ogrzewania, wentylacji i klimatyzacji, aby przenosić ciepło między powietrzem budynku a krążącą wodą lub chłodnią.
Chłodzenie: Używane są w systemach chłodzenia komercyjnych i przemysłowych do procesów chłodzenia i przenoszenia ciepła.
Przetwarzanie żywności i napojów: Wymienniki ciepła na talerzach odgrywają kluczową rolę w przetwarzaniu żywności i napojów do pastoryzacji, ogrzewania i chłodzenia płynów takich jak mleko, sok, piwo i wino.
Przetwarzanie chemiczne: Są wykorzystywane w procesach produkcji chemicznej do ogrzewania i chłodzenia różnych substancji chemicznych i płynów.
Pytania i odpowiedzi
P: Czy produkt jest objęty gwarancją?
O: Tak, nasze produkty są objęte gwarancją na określony okres. Szczegółowe informacje o gwarancji są zazwyczaj zawarte w opakowaniu produktu lub instrukcji obsługi.Proszę natychmiast skontaktować się z naszym zespołem obsługi klienta, a my zapewniamy Państwu niezbędną obsługę posprzedażną.
P: Jak długi jest czas dostawy?
A: Zwykle około 15-20 dni po płatności.
