Opis produktu

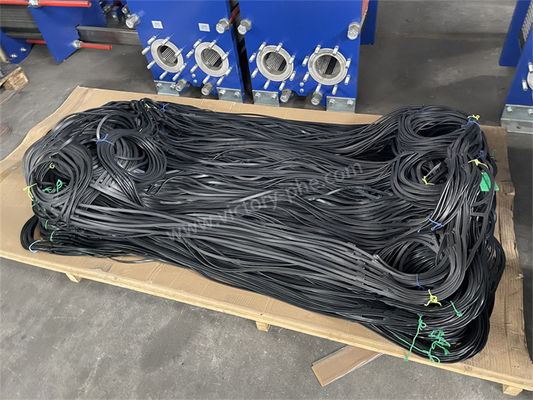

M15B M15M Wysoka płyta wymiennika ciepła Theta z uszczelnieniem dla optymalnego chłodzenia
Płyty wymienników ciepła
Płyty wymienników ciepła służą jako niezbędne elementy w płytach wymienników ciepła, ułatwiając transfer ciepła między płynami.Płyty te są strategicznie rozmieszczone w celu optymalizacji wymiany ciepła przy jednoczesnym zapewnieniu separacji płynu.
Popyt na płyty wymienników ciepła wynika z konieczności skutecznego przenoszenia ciepła pomiędzy płynami, bez mieszania się.oraz w pomieszczeniach mieszkalnych, w których transfer ciepła ma kluczowe znaczenie dla takich operacji, jak ogrzewanie, chłodzenia i odzyskiwania energii cieplnej.
Główne zalety stosowania płyt wymiennika ciepła do przenoszenia ciepła obejmują:
1Zwiększona wydajność transferu ciepła: Płyty wymienników ciepła są zaprojektowane tak, aby zmaksymalizować powierzchnię, promując efektywną i szybką wymianę ciepła między płynami.
2Kompaktowa konstrukcja: wymienniki ciepła z płytką zawierające płyty wymiennika ciepła oferują efektywne rozwiązanie przestrzenne w zakresie transferu ciepła w porównaniu z konwencjonalnymi wymiennikami ciepła z muszli i rurki.
3Wszechstronność: Płyty wymienników ciepła mogą być dostosowywane do różnych wzorów i konstrukcji, aby pomieścić różne rodzaje płynów, prędkości przepływu i różnice temperatury,zwiększenie ich zdolności adaptacyjnej w szerokim zakresie zastosowań.
4Skuteczność energetyczna: Dzięki ułatwieniu skutecznego przenoszenia ciepła, płyty wymienników ciepła przyczyniają się do oszczędności energii i zwiększenia wydajności operacyjnej systemów ogrzewania i chłodzenia.
| Marka | Model |
|
M3, M6, M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16, P26, P36, AK20, JWP26, JWP36, M6MW, M10BW, MK15BW |
| Materiał | Specyfikacja |
| Stal nierdzewna |
SUS304 316 316L 310S 904 |
| Pozostałe, niepowleczone ani nieobrobione | TAi TAi-Pd |
| Hastelloy |
C276 D205 B2G |
| Włókiennicze | Ni200 Ni201 |
| Molibden | 254 |
Produkty te są odpowiednie głównie dla leków ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP itp.
Zastosowanie
| Materiał płyty | Odpowiednie do płynów |
| Wyroby z stali nierdzewnej (SUS304.316, itp.) | Woda oczyszczona, woda rzeczna, olej spożywczy, olej mineralny |
| Tytan i tytanowy paladium (Ti, Ti-Pd) | Woda morska, woda słona, związki słone |
| 20Cr,18Ni,6Mo ((254SMO) | Rozcieńczony kwas siarkowy, rozcieńczony roztwór wodny soli, roztwór wodny nieorganiczny |
| Włókiennicze | Wysoka temperatura, wysoka koncentracja sody żądlanej |
| Stop HASTELLOY (C276, D205, B2G) | Tłuszcz, tłuszcz, tłuszcz, tłuszcz |
Konfiguracja grubości płyty wymiennika ciepła
Proces produkcji:
Przygotowanie surowców: starannie dobrano płyty ze stali nierdzewnej najwyższej jakości ze względu na ich wyjątkową odporność na korozję i przewodność cieplną.Grubość płyty jest starannie określona zgodnie ze specyfikacjami produktu i parametrami projektowymi.
Cięcie i wyrównanie: przy użyciu zaawansowanych narzędzi maszynowych, płyty ze stali nierdzewnej są precyzyjnie cięte, aby spełniać specyfikacje projektowe.w celu uzyskania równomiernej i gładkiej powierzchni stosuje się leczenie wyrównania.
Stamping: Stamping hydrauliczny jest stosowany na płytkach wyrównanych w celu stworzenia specyficznych wzorów kości śledzia, zwiększając współczynnik turbulencji w celu efektywnego przenoszenia ciepła.Stosowane są rygorystyczne środki kontroli w celu zapobiegania deformacji lub uszkodzeniu płyty podczas procesu pieczętowania.
Obsługa powierzchniowa: Na płyty stosuje się różne techniki obróbki powierzchni, takie jak polerowanie, piaskowanie lub powlekanie, aby zwiększyć odporność na korozję i wydajność transferu ciepła,wybrane na podstawie szczególnych wymagań.
Zgromadzenie i kontrola: płyty są starannie montowane zgodnie ze specyfikacjami projektowymi,powodujące tworzenie albo odłączalnego wymiennika ciepła płyty z gumowymi uszczelnieniami uszczelniającymi, albo całkowicie spawanego wymiennika ciepła płyty przy użyciu spawania łukowego argonowego. Dokładne dopasowanie i brak luk są starannie zapewniane podczas montażu. Następnie po montażu przeprowadza się rygorystyczny test ciśnienia wydajności,następnie wydanie kompleksowego raportu zakładu w celu sprawdzenia zgodności z rygorystycznymi normami jakości.
