Opis produktu
M15B M15M Wysoka płyta wymiennika ciepła Theta z uszczelnieniem dla optymalnego chłodzenia
Płyty wymienników ciepła
Płyty wymienników ciepła są integralnymi elementami w płytach wymienników ciepła, zaprojektowane do przenoszenia ciepła między płynami.Płyty te są ustawione w celu optymalizacji wymiany ciepła przy jednoczesnym trzymaniu płynów oddzielnie.
Popyt na płyty wymienników ciepła wynika z potrzeby skutecznego przenoszenia ciepła między płynami bez ich mieszania.i scenariusze mieszkaniowe, w których transfer ciepła jest niezbędny dla procesów takich jak ogrzewanie, chłodzenia i odzyskiwania energii cieplnej.
Główne zalety stosowania płyt wymiennika ciepła do przenoszenia ciepła obejmują:
1Zwiększona wydajność transferu ciepła: Płyty wymienników ciepła są zaprojektowane tak, aby zmaksymalizować powierzchnię dla efektywnej i szybkiej wymiany cieplnej między płynami.
2Kompaktna konstrukcja: Płyty wymienników ciepła z płytami wymienników ciepła oferują efektywne rozwiązanie przestrzenne w zakresie transferu ciepła w porównaniu z tradycyjnymi wymiennikami ciepła w formie muszli i rurki.
3Wszechstronność: Płyty wymienników ciepła mogą być konfigurowane w różnych wzorach i konstrukcjach, aby pomieścić różne rodzaje płynów, natężenie przepływu i różnice temperatury,umożliwiając ich dostosowanie do szerokiego zakresu zastosowań.
4- efektywność energetyczna: poprzez ułatwianie efektywnego przenoszenia ciepła, płyty wymienników ciepła przyczyniają się do oszczędności energii i poprawy wydajności procesów w systemach ogrzewania i chłodzenia.
| Marka | Model |
|
M3, M6, M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16, P26, P36, AK20, JWP26, JWP36, M6MW, M10BW, MK15BW |
| Materiał | Specyfikacja |
| Stal nierdzewna |
SUS304 316 316L 310S 904 |
| Pozostałe, niepowleczone ani nieobrobione | TAi TAi-Pd |
| Hastelloy |
C276 D205 B2G |
| Włókiennicze | Ni200 Ni201 |
| Molibden | 254 |
Produkty te są odpowiednie głównie dla leków ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP itp.
Zastosowanie
| Materiał płyty | Odpowiednie do płynów |
| Wyroby z stali nierdzewnej (SUS304.316, itp.) | Woda oczyszczona, woda rzeczna, olej spożywczy, olej mineralny |
| Tytan i tytanowy paladium (Ti, Ti-Pd) | Woda morska, woda słona, związki słone |
| 20Cr,18Ni,6Mo ((254SMO) | Rozcieńczony kwas siarkowy, rozcieńczony roztwór wodny soli, roztwór wodny nieorganiczny |
| Włókiennicze | Wysoka temperatura, wysoka koncentracja sody żądlanej |
| Stop HASTELLOY (C276, D205, B2G) | Tłuszcz, tłuszcz, tłuszcz, tłuszcz |
Konfiguracja grubości płyty wymiennika ciepła
Proces produkcji:
Przygotowanie surowców: Płyty ze stali nierdzewnej wysokiej jakości są starannie wybierane ze względu na ich wyjątkową odporność na korozję i przewodność cieplną.Grubość płyt jest precyzyjnie określona zgodnie ze specyfikacjami produktu i parametrami projektowymi.
Cięcie i wyrównanie: zaawansowane narzędzia maszynowe są wykorzystywane do precyzyjnego cięcia płyt ze stali nierdzewnej, zapewniając przestrzeganie specyfikacji projektowych.w celu uzyskania gładkiej i równomiernej powierzchni stosuje się leczenie wyrównania.
Stamping: Płyty wyrównane są poddawane hydraulicznemu tłoczeniu, aby nadać specyficzne wzory kości śledzia.Stosowane są rygorystyczne środki kontroli w celu zapobiegania deformacji lub uszkodzeniu płyty podczas pieczętowania.
Obsługa powierzchniowa: Na płyty stosuje się różne metody obróbki powierzchniowej, takie jak polerowanie, piaskowanie lub powlekanie, aby zwiększyć odporność na korozję i wydajność transferu ciepła.Wybór metody obróbki zależy od specyficznych wymagań.

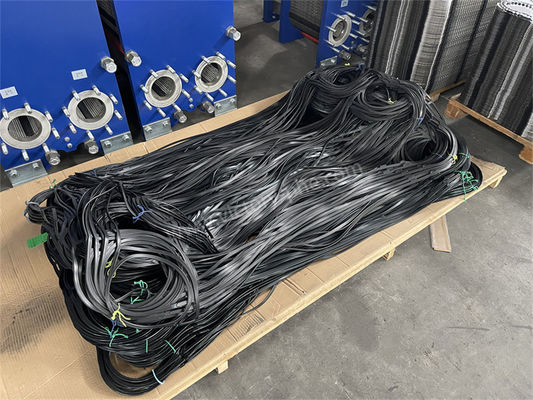

Montaż i kontrola: płyty są starannie montowane zgodnie ze specyfikacjami projektowymi,powodujące powstanie albo odłączalnego wymiennika ciepła płyty z gumowymi uszczelnieniami uszczelniającymi, albo całkowicie spawanego wymiennika ciepła płyty z zastosowaniem spawania łukowego argonuDokładne dopasowanie i brak luk są starannie zapewniane podczas montażu.i wydane jest kompleksowe sprawozdanie fabryczne potwierdzające zgodność z rygorystycznymi normami jakości.
