316/0.6 Materiał Płytka wymiennika ciepła Oszczędność przestrzeni i wszechstronny wybór dla transferu ciepła

Opis produktu

M15B M15M Wysoka płyta wymiennika ciepła Theta z uszczelnieniem dla optymalnego chłodzenia

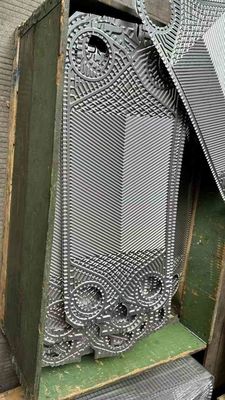

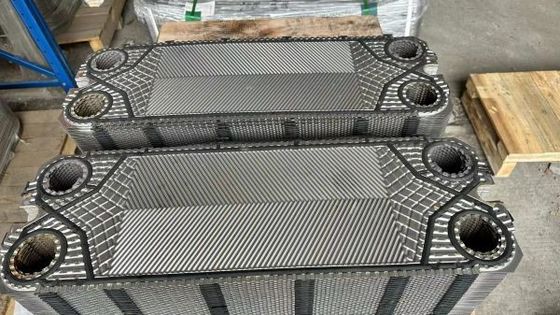

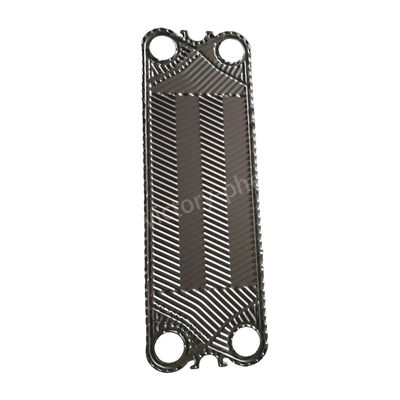

Płyty wymienników ciepła

Płytka wymiennika ciepła, znana również jako płyta wymiennika ciepła, jest urządzeniem wykorzystywanym do przenoszenia ciepła między dwoma strumieniami płynu.Składa się z serii metalowych płyt rozmieszczonych w taki sposób, aby umożliwić skuteczną wymianę ciepła między płynami, utrzymując je fizycznie oddzielone.

Do kluczowych elementów płyty wymiennika ciepła należą:

Płyty: Płyty są zazwyczaj wykonane ze stali nierdzewnej, tytanu lub innych materiałów odpowiednich do zastosowań w zakresie transferu ciepła.Są one zaprojektowane z określonymi wzorami kanałów i przejść, aby ułatwić wymianę ciepła.

W przypadku wymienników ciepła z płytkami spawalnianymi, płyty są uszczelnione uszczelnieniami, aby zapobiec wyciekowi płynu między kanałami.Płyty są trwale zamknięte, eliminując potrzebę uszczelnienia.

Ramy i połączenia: Płyty są ułożone razem i przymocowane do ramy, która zapewnia wsparcie i ułatwia połączenie wlotów i wyjść płynu.

Produkty te są odpowiednie głównie dla leków ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP itp.

Zastosowanie

Konfiguracja grubości płyty wymiennika ciepła

• AISI 304 ma zwykle grubość 0,4 lub 0,5 mm
• AISI 316 jest zawsze 0,5 i 0,6 mm
• 254 SMO (wysoki stop) zazwyczaj 0,6 mm
• Płyty tytanowe są zawsze 0,5 i 0,6 mm
• Niektóre mają grubiejsze płyty (dla zastosowań pod wysokim ciśnieniem)
• Niektóre PHE mają 0,4 mm (operacja niskiego ciśnienia)
• Hastelloy C-276 (stopnia niklu) zazwyczaj 0,6 mm

Proces produkcji:

• Przygotowanie surowców: Jako surowce wybierane są wysokiej jakości płyty ze stali nierdzewnej ze względu na ich doskonałą odporność na korozję i przewodność cieplną.Grubość płyty jest określona na podstawie specyfikacji produktu i wymagań projektowych.
• Cięcie i wyrównanie: Płyty ze stali nierdzewnej są precyzyjnie cięte przy użyciu narzędzi maszynowych, aby spełnić wymagania projektowe.
• Odrzucenie: Płaskowane płyty poddawane są pieczętowaniu za pomocą prasy hydraulicznej w celu stworzenia specyficznych wzorów kości śledziej.Dokładna kontrola jest utrzymywana podczas procesu pieczętowania, aby zapobiec deformacji lub uszkodzeniu płyty.
• Obsługa powierzchni: Płyty poddawane są obróbce powierzchniowej, takiej jak polerowanie, piaskowanie lub powlekanie w celu zwiększenia odporności na korozję i przenoszenia ciepła.Wybór metody leczenia zależy od specyficznych wymagań.
• Zgromadzenie i kontrola: Płyty są montowane zgodnie z wymaganiami projektowymi, tworząc oddzielny wymiennik ciepła płyty z gumkowymi uszczelnieniami uszczelniającymi lub całkowicie spawany wymiennik ciepła płyty poprzez spawanie łukowe argonowe.Zapewnione jest ścisłe mocowanie i brak luk podczas montażuPo montażu przeprowadza się rygorystyczne badania ciśnienia wydajności, a w celu zweryfikowania zgodności ze standardami jakości wydaje się sprawozdanie fabryczne.
•
