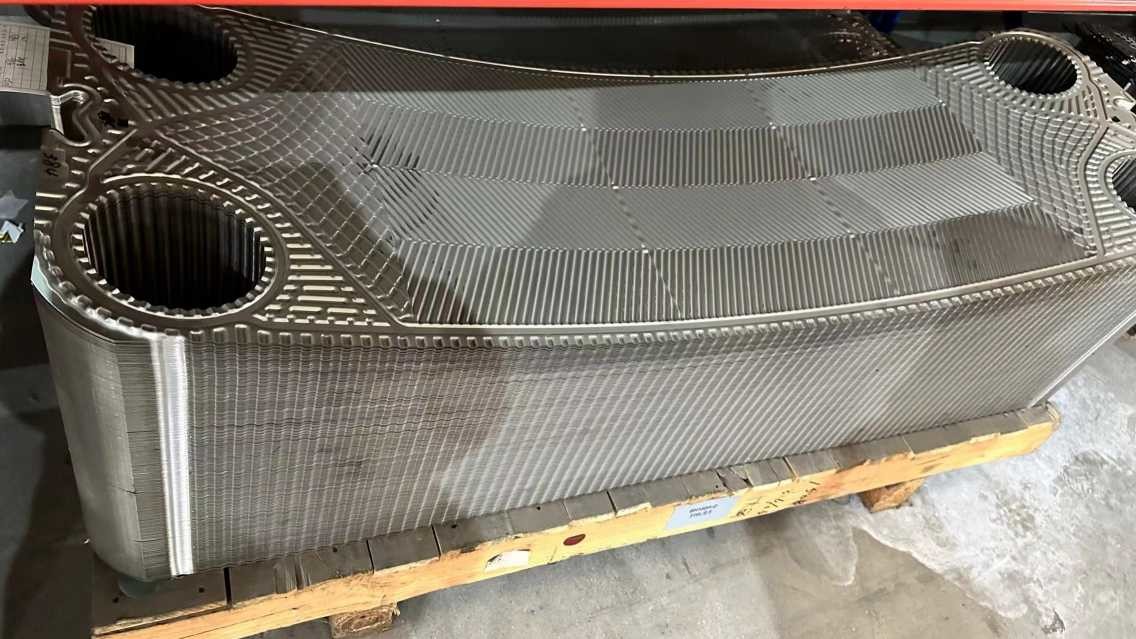

M15B M15M Wysoka płyta wymiennika ciepła Theta z uszczelnieniem dla optymalnego chłodzenia

Opis produktu

M15B M15M Wysoka płyta wymiennika ciepła Theta z uszczelnieniem dla optymalnego chłodzenia

Płyty wymienników ciepła

Płyty wymienników ciepła to elementy stosowane w płytach wymienników ciepła, które są urządzeniami przeznaczonymi do przenoszenia ciepła z jednego płynu do drugiego.Płyty te są zazwyczaj wykonane z metalu i są ustawione w taki sposób, aby umożliwić efektywne przenoszenie ciepła między dwoma płynami, utrzymując je fizycznie oddzielone.

Potrzeba płyt wymienników ciepła wynika z wymogu skutecznego przenoszenia ciepła między dwoma płynami bez umożliwiania ich mieszania.i zastosowań mieszkalnych, w których transfer ciepła jest niezbędny do takich procesów, jak ogrzewanie, chłodzenia i odzyskiwania energii cieplnej.

Główne powody stosowania płyt wymiennika ciepła do przenoszenia ciepła obejmują:

1Efektywny transfer ciepła: Płyty wymienników ciepła są zaprojektowane tak, aby zmaksymalizować powierzchnię dostępną do transferu ciepła między dwoma płynami, co powoduje efektywną i szybką wymianę ciepła.

2Kompaktna konstrukcja: wymienniki ciepła z płytkami wymienników ciepła oferują kompaktowe i efektywne w zakresie przestrzeni rozwiązanie w zakresie transferu ciepła w porównaniu z tradycyjnymi wymiennikami ciepła w formie muszli i rurki.

3Wszechstronność: Płyty wymienników ciepła mogą być konfigurowane w różnych wzorach i konstrukcjach, aby pomieścić różne rodzaje płynów, natężenie przepływu i różnice temperatury,co sprawia, że są wszechstronne dla szerokiego zakresu zastosowań.

4- efektywność energetyczna: poprzez ułatwianie efektywnego przenoszenia ciepła, płyty wymienników ciepła przyczyniają się do oszczędności energii i poprawy wydajności procesów w systemach ogrzewania i chłodzenia.

Produkty te są odpowiednie głównie dla leków ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP itp.

Zastosowanie

Konfiguracja grubości płyty wymiennika ciepła

• AISI 304 ma zwykle grubość 0,4 lub 0,5 mm
• AISI 316 jest zawsze 0,5 i 0,6 mm
• 254 SMO (wysoki stop) zazwyczaj 0,6 mm
• Płyty tytanowe są zawsze 0,5 i 0,6 mm
• Niektóre mają grubiejsze płyty (dla zastosowań pod wysokim ciśnieniem)
• Niektóre PHE mają 0,4 mm (operacja niskiego ciśnienia)
• Hastelloy C-276 (stopnia niklu) zazwyczaj 0,6 mm

Proces produkcji:

• Przygotowanie surowców: Jako surowce wybierane są wysokiej jakości płyty ze stali nierdzewnej ze względu na ich doskonałą odporność na korozję i przewodność cieplną.Grubość płyty jest określona na podstawie specyfikacji produktu i wymagań projektowych.
• Cięcie i wyrównanie: Płyty ze stali nierdzewnej są precyzyjnie cięte przy użyciu narzędzi maszynowych, aby spełnić wymagania projektowe.
• Odrzucenie: Płaskowane płyty poddawane są pieczętowaniu za pomocą prasy hydraulicznej w celu stworzenia specyficznych wzorów kości śledziej.Dokładna kontrola jest utrzymywana podczas procesu pieczętowania, aby zapobiec deformacji lub uszkodzeniu płyty.
• Obsługa powierzchni: Płyty poddawane są obróbce powierzchniowej, takiej jak polerowanie, piaskowanie lub powlekanie w celu zwiększenia odporności na korozję i przenoszenia ciepła.Wybór metody leczenia zależy od specyficznych wymagań.
• Zgromadzenie i kontrola: Płyty są montowane zgodnie z wymaganiami projektowymi, tworząc oddzielny wymiennik ciepła płyty z gumkowymi uszczelnieniami uszczelniającymi lub całkowicie spawany wymiennik ciepła płyty poprzez spawanie łukowe argonowe.Zapewnione jest ścisłe mocowanie i brak luk podczas montażuPo montażu przeprowadza się rygorystyczne badania ciśnienia wydajności, a w celu zweryfikowania zgodności ze standardami jakości wydaje się sprawozdanie fabryczne.
•
