Wymiana zestawów z lekkiej płyty PHE Vicarb Plate Heat Exchanger

Wymiana płytki wymiennika ciepła

Wymiennik ciepła płytkowyjest wydajnym wymiennikiem ciepła składającym się z serii ułożonych blach metalowych o określonym formie falistej. Pomiędzy różnymi płytami tworzone są cienkie prostokątne kanały,i ciepło jest wymieniane przez płytyPłytkowy wymiennik ciepła jest idealnym urządzeniem do wymiany ciepła płyn-płyn i płyn-para.kompaktowa i lekka konstrukcjaPrzy tej samej utracie ciśnienia współczynnik przenoszenia ciepła jest 3-5 razy wyższy niż w przypadku wymienników ciepła rurowych,jego powierzchnia podłogowa wynosi jedną trzecią powierzchni rurkowych wymienników ciepła, a jego współczynnik odzysku ciepła może wynosić nawet ponad 90%.

1. Środowiska korozyjne:W zastosowaniach, w których wymiennik ciepła płyty będzie narażony na działanie żrących płynów, takich jak woda morska, roztwory kwasowe lub substancje chemiczne, niezbędne są materiały o wysokiej odporności na korozję.Pozostałe, tytanu lub stopów niklu (takich jak Inconel lub Hastelloy) są często stosowane ze względu na ich doskonałe właściwości odporności na korozję.
2. Przemysł spożywczy:W zastosowaniach, w których wymiennik ciepła z płytki wchodzi w kontakt z produktami spożywczymi, napojami lub roztworami farmaceutycznymi, niezbędne są materiały spełniające normy sanitarne i higieniczne.Stal nierdzewna o gładkim wykończeniu powierzchni, takie jak stal nierdzewna 316L, jest często stosowana ze względu na odporność na korozję i łatwość czyszczenia.
3. HVAC i ogólne zastosowania przemysłowe:Do standardowych zastosowań HVAC i ogólnych zastosowań przemysłowych mogą być odpowiednie materiały takie jak stal nierdzewna, stal węglowa oraz niektóre opcje powlekane lub pokryte,w zależności od szczególnych warunków eksploatacji i uwzględnienia budżetu.
4. Higiena i czystość:W zastosowaniach, w których czystość i higiena są kluczowe, preferowane są gładkie, nieporowe materiały, takie jak stal nierdzewna.niektóre wymienniki ciepła płytkowe mogą mieć specjalistyczną obróbkę powierzchni w celu zwiększenia czystości i zapobiegania wzrostowi bakterii.
5. Możemy dostarczać cały zestaw płyt wymiennik ciepła, płyt, formy, uszczelki następujących modeli.

Pozostałe modele:

M3, M6B, M6M, M10B, M10M, M15B, M15M, M15E, M20M,MX25B, MX25M, M30, MA30M, MA30W, MA30S, M10BW, M15BW, AM10, AM20, AM20B, AK20, Clip10, Clip6, Clip8, AM30, MX25, TL3B, TL6B, TL10B, TL10P, TS20M,TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10B, A20B, T20B, T20M, T20P, AX30, AX30B, AX30B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500, PR9, T5M, T8M, AS20, A15L, AQUA-80, AQUA-100

Wymagania w odniesieniu do odnośników, o których mowa w lit. a), b) i c) niniejszego regulaminu:A145

GEA: VT04, VT10, VT20, VT20M, VT40, VT40M, VT80, VT80M, VT402, VT405, VT405P, VT405L, AT405, NT50X, NT50T, NT50M, NT100T, NT100M, NT100X, NT150S, NT150L, NT250S, NT250M, NT250L, NT350S, NT350M,NT2przewodnik, LWC150S, FA161

Proces produkcji:

• Wybór materiału:Najczęściej wybierane są wysokiej jakości materiały, takie jak stali nierdzewnej, tytanu lub stopów niklu, ze względu na ich odporność na korozję i przewodność cieplną.

  Cięcie i formowanie:Wybrany materiał jest cięty w określone kształty i rozmiary przy użyciu technik takich jak cięcie laserowe, cięcie wodnym lub stemplowanie.

  Wyróżnienie:Płyty mogą być wybrukowane, aby stworzyć wzory zwiększające turbulencje i poprawiające wydajność transferu ciepła.

  Czyszczenie i obróbka powierzchni:Płyty są dokładnie oczyszczane, aby usunąć wszelkie zanieczyszczenia, a następnie poddawane są obróbce powierzchniowej, takiej jak pasywacja lub powłoka, aby zwiększyć trwałość i wydajność.

  Zgromadzenie:Płyty są zmontowane w jednostce wymiennika ciepła, często z uszczelnieniami i ramami, tworząc kompletny wymiennik ciepła.

  Kontrola jakości:W trakcie całego procesu produkcyjnego wdrażane są środki kontroli jakości w celu zapewnienia, że płyty spełniają normy wydajności i bezpieczeństwa.

Komponenty konstrukcyjne wymiennika ciepła płytkowego: płyty wymiennika ciepła, uszczelki, stałe płyty kompresyjne, ruchome płyty kompresyjne, pręty kierownicze, sztabki i matice, filary,przegrody pośrednie, itp.

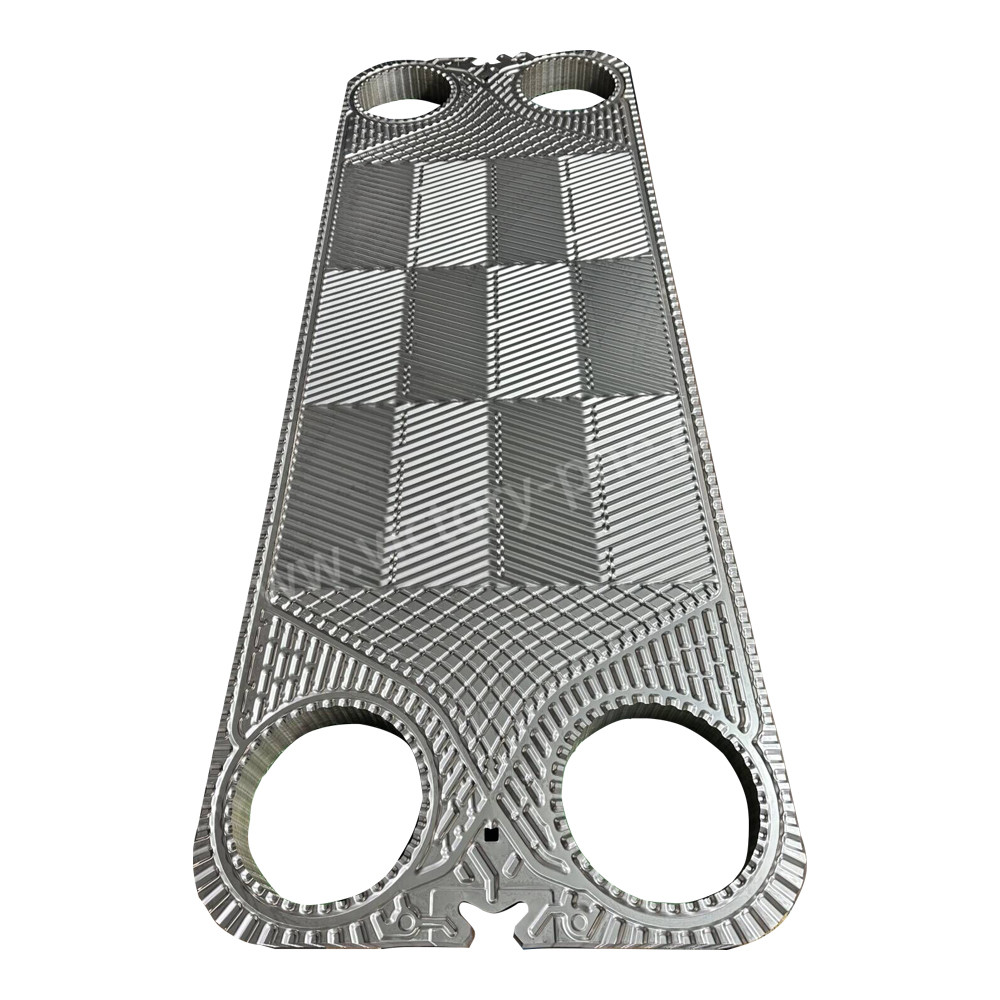

• Płytka wymiennika ciepła: arkusz metalowy wyciśnięty falami, szczelinami uszczelniającymi i otworami kątowymi, który jest ważnym elementem przenoszenia ciepła.zwiększenie wytrzymałości i sztywności cienkich płyt, zwiększając wytrzymałość wymiennika ciepła i promując turbulentny przepływ płynu na powierzchni wymiennika ciepła, zmniejszając powstawanie osadów i brudu.
• Gasketa: uszczelnić obwód płyty, aby zapobiec wyciekowi płynu,i uszczelnić część otworów narożnych zgodnie z wymaganiami projektowymi, aby umożliwić przepływ ciepłych i zimnych płynów w ich odpowiednich kanałach.
• Pozostałe urządzenia i urządzenia, z wyłączeniem tych objętych pozycją 8403: Zazwyczaj wykonane z płyty stali węglowej lub płyty ze stali nierdzewnej,grubość jest określona w zależności od wytrzymałości ciśnienia, aby zapewnić uszczelnienie i równomierne zaciskanie płyt wymienników ciepłaStała płytka kompresowa jest zamocowana na przednim końcu, a ruchoma płytka kompresowa jest używana w połączeniu z nią i może przesuwać się na pręcie przewodzącym w celu łatwej instalacji,demontaż i konserwacja.
• Wskazówka:przymocowane do płyty zaciskowej i filaru, wykorzystywane do podtrzymania i ustawiania płyty.
• Płytka przedziałowa: płytka, która dzieli wymiennik ciepła płytkowego na dwie lub więcej sekcji wymiany ciepła.zestaw płyt na tej samej ramie może być podzielony na dwie lub więcej sekcji, a każda sekcja może zapewniać wymianę ciepła dla dwóch płynów odpowiednio.
• Włókiennicze i orzechy: równomiernie rozmieszczone wokół płyty sprężeniowej, służące do zaciskania płyty między stałą płytą sprężeniową a ruchomą płytą sprężeniową.
• Podstawa: podtrzymuje ciężar wymiennika ciepła płyty i integruje cały wymiennik ciepła.

Pytania i odpowiedzi
1P: A warunki płatności?
A: TT, West Union, Paypal, L/C.
2P: Co z warunkami handlowymi?
A: FOB, CFR, CIF, EXW itp.
3P: Jak towary zostaną dostarczone?
Odp.: Po morzu, po powietrzu, również międzynarodowym ekspresem, takim jak TNT, DHL, UPS, FedEX, Direct Line itp.
4P: Czy wspieracie dostarczenie próbki do testowania?
A: Próbki są dostępne do testowania jakości; lub możesz również odwiedzić naszą fabrykę, aby dowiedzieć się więcej o naszych produktach.
5P: Czy istnieje usługa posprzedażowa dla Państwa produktów?
A: Tak. Jeśli jakiś problem z produktem, pls po prostu nie wahaj się skontaktować z nami w dowolnym momencie.
