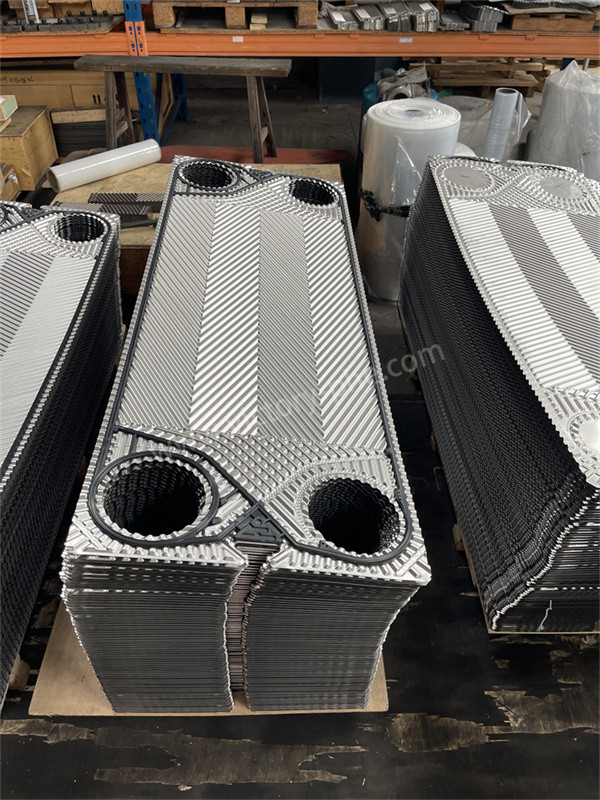

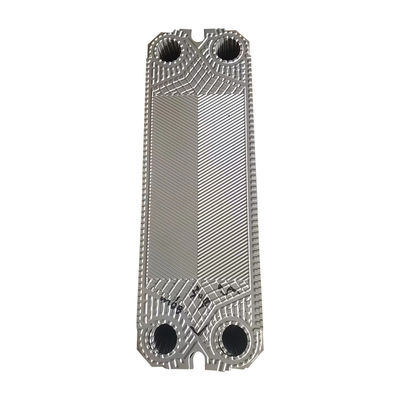

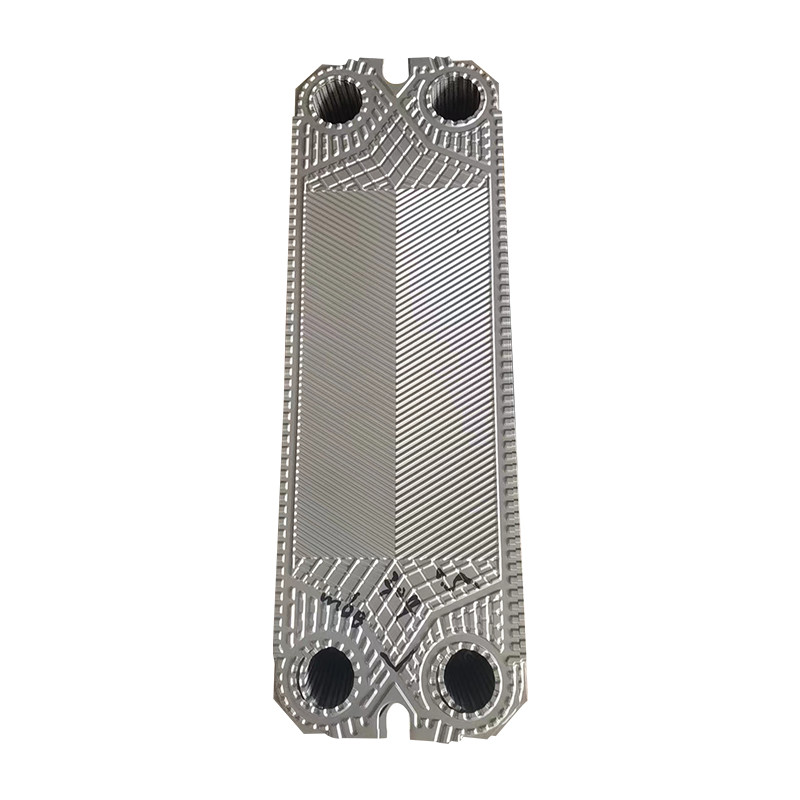

SS304 SS316 Vicarb Płyty wymiennika ciepła 0,5 mm 0,6 mm grubość

Opis produktu

0.5 mm 0,6 mm grubość SS304 SS316 Vicarb Płytka wymiennika ciepła do chłodzenia i kondensacji

Vicarb Płyty wymienników ciepła

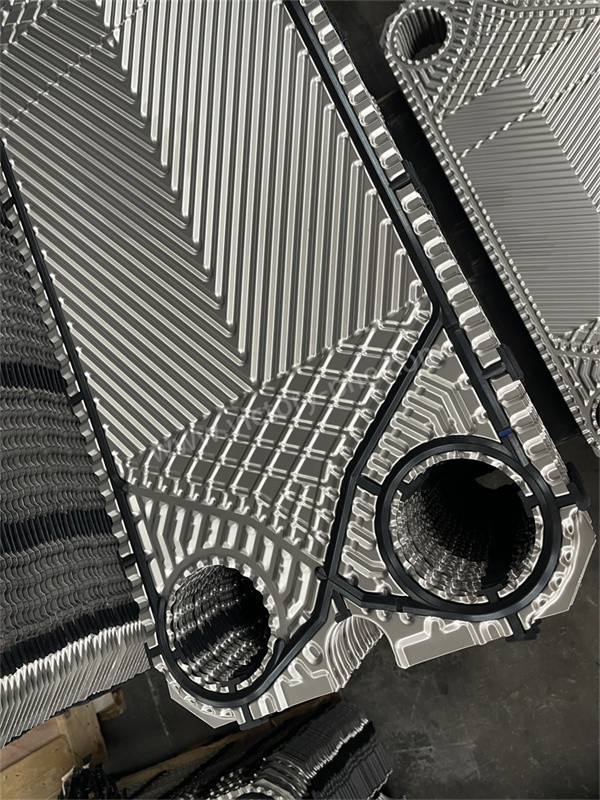

1. Płyty wymienników ciepła są podstawowymi elementami składającymi się z płyt metalowych i uszczelniających uszczelniaczy.Są zaprojektowane z falistymi wzorami na ich powierzchni, szczeliny uszczelniające wzdłuż krawędzi płyt i otwory kątowe wokół nich.Dodatkowo, uszczelki zapewniają również uszczelnienie niektórych otworów kątowych, umożliwiając obydwu płynom przepływ na obydwu stronach cienkich płyt w celu efektywnej wymiany ciepła.
2. Płyty wymiennika ciepła są zazwyczaj drukowane z falami, powszechnie dostępne w dwóch stylach: "herringbone" i "horizontalny prosty".Styl kości śledzia ma takie zalety, jak wyższa odporność na ciśnienie, poprawiony współczynnik przenoszenia ciepła i zwiększona odporność płynu w porównaniu z poziomym stylem prostym.Te cechy sprawiają, że płyty typu herringbone nadają się do zastosowań wymagających większej wydajności i wydajności.

Konfiguracja grubości płyty wymiennika ciepła

• AISI 304 ma zwykle grubość 0,4 lub 0,5 mm
• AISI 316 jest zawsze 0,5 i 0,6 mm
• 254 SMO (wysoki stop) zazwyczaj 0,6 mm
• Płyty tytanowe są zawsze 0,5 i 0,6 mm
• Niektóre mają grubiejsze płyty (dla zastosowań pod wysokim ciśnieniem)
• Niektóre PHE mają 0,4 mm (operacja niskiego ciśnienia)
• Hastelloy C-276 (stopnia niklu) zazwyczaj 0,6 mm

Rodzaje i materiały płyt wymiennika ciepła:

RógPłyty wymienników ciepła
Kształt tej płyty jest podobny do rombowego, z ostrymi kątami w narożnikach.

Pozostałe, o masie przekraczającej 1 kg
Powierzchnia tej płyty jest falista, co zwiększa wydajność wymiany ciepła poprzez zwiększenie powierzchni.zastosowania wysokiego ciśnienia i wysokiego przepływu.

Rodzaj hakówPłyty wymienników ciepła
Ten rodzaj płyty jest zawieszony wewnątrz wymiennika ciepła płyty przez hak z jednej strony, a druga strona jest wolna.Płyty typu hak są często stosowane w zastosowaniach wymagających częstego czyszczenia, ponieważ można je łatwo usunąć.

PozostałePłyty wymienników ciepła
Najczęściej używane są blachy ze stali nierdzewnej, ponieważ są odporne na korozję i wytrzymałe.

TytaniumPłyty wymienników ciepła
Płyty tytanowe są często wykorzystywane do wymiany ciepła z bardzo korozyjnymi mediami ze względu na ich wysoką odporność na korozję i obojętność chemiczną.

Zestawy nikluPłyty wymienników ciepła

Płyty z stopów niklu są często stosowane w zastosowaniach o wysokiej temperaturze i ciśnieniu ze względu na ich wysoką odporność na ciepło i wytrzymałość.

Pozostałe materiały metalowePłyty wymienników ciepła
W zależności od konkretnego scenariusza zastosowania i właściwości medium można również wybrać płyty z miedzi, aluminium, stali i innych materiałów metalicznych.

Zastosowanie
