Części wymiennika ciepła płytki tranterowej Molibden Tytanium Hastelloy

Opis produktu

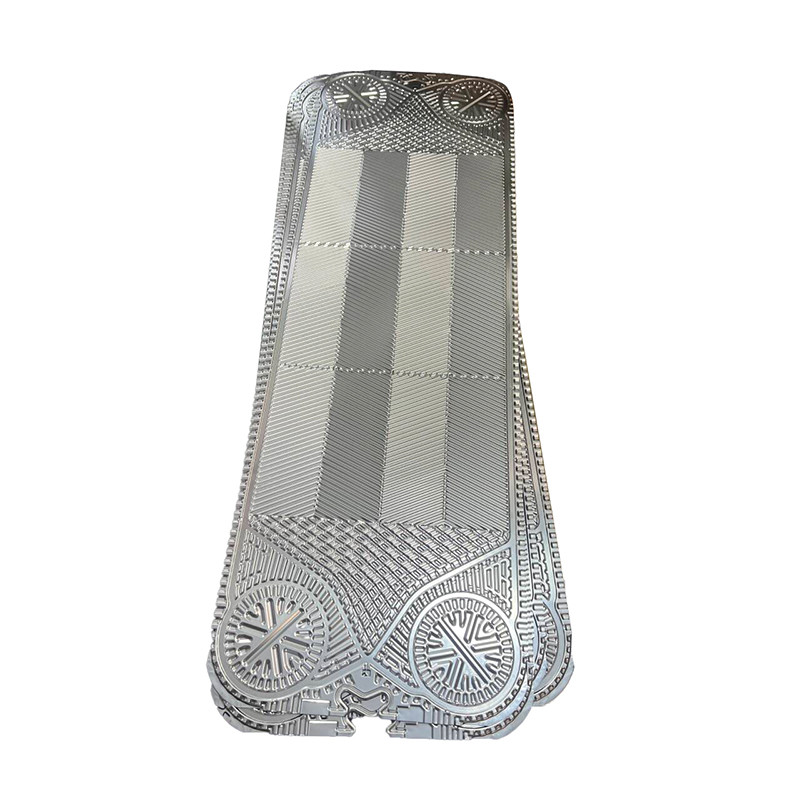

Płytka wymiennika ciepła Tranter GC26 GX100 Wykonana ze stali nierdzewnej Tytan Hastelloy Nikel Molibden

Sondex Płyty wymienników ciepła

1. Płyty wymienników ciepła są specjalnie zaprojektowane do izolowania płynów i ułatwiania wymiany ciepła w płytach wymienników ciepła.Płyty faliste z kości śledzia, płaskich płyt falistych poziomych i płyt wybrukowanych.

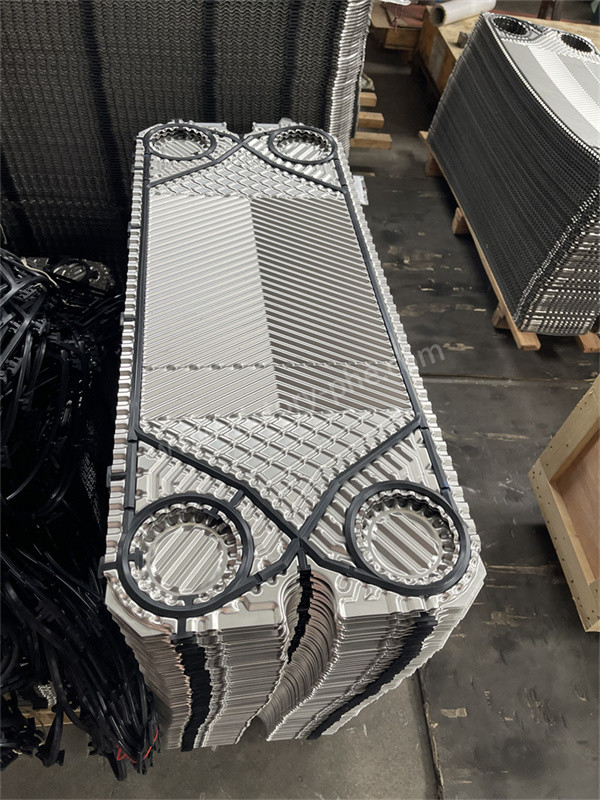

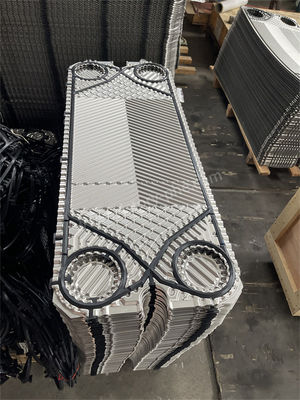

2. Wymiennik ciepła płytkowego z uszczelnieniem składa się z kilku wystampanych falistych cienkiej płytki, które są ułożone w określonych odstępach czasu i uszczelnione uszczelnieniami.Płyty i uszczelki są ściśnięte ze sobą za pomocą ramy i śrub do zaciskaniaCztery kątowe otwory płyt i uszczelnień tworzą kanały dystrybucji i zbierania płynów.umożliwiając im przepływ w odpowiednich kanałach po obu stronach każdej płyty i wymianę ciepła.

Zasada działania:

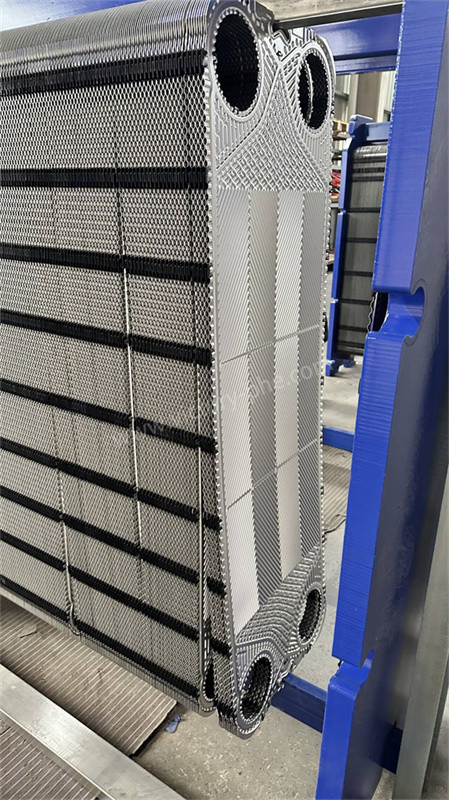

• Wymiennik ciepła płytkowy to nowy rodzaj wydajnego wymiennika ciepła wykonanego z układanych płyt metalowych o określonej falistej kształcie.Płyty kompresyjne (ruchome płyty końcowe), płyty końcowe) i ramy (górne i dolne pręty przewodnicze), przednie wsparcie), płyty są uszczelnione i kierowane szczelnymi uszczelniaczami do oddzielenia kanałów ciepła/zimnego.Środek wymiany ciepła zimny/gorący przepływa przez odpowiednie kanały i wymienia ciepło z oddzielonymi płytami. wymiany, aby osiągnąć pożądaną temperaturę użytkownika.
• Po złożeniu płyty w zestaw tworzą się rurociąg dystrybucyjny i rurociąg zbiórkowy dla płynu.Po wymianie ciepła pomiędzy zimnym i gorącym medium, ciepło zostaje zwrócone z odpowiednich rur zbiorowych do recyklingu.

Wybór materiału płyty dla wymienników ciepła płyty:

1. Powszechna woda z kranu:W przypadku czystej wody zwykle wybierana jest stal nierdzewna 304. Jednakże w przypadku wody z studni, wody rzecznej, wody cyrkującej w zamkniętym obiegu i innych skomplikowanych mediówstal nierdzewna 316 jest preferowana ze względu na wyższą odporność na korozję w porównaniu z 304W przypadku wody morskiej preferowany jest czysty tytan (GR1) ze względu na wysokie stężenie jonów chlorku.Ocieplenie węglowe.
2. Kwas:W przypadku rozcieńczonego kwasu siarkowego o stężeniu poniżej 10% i temperaturze poniżej 50°C można użyć stali nierdzewnej 316.254SMOTę samą zasadę stosuje się do kwasu fosforanowego i kwasu solnego.
3. ParyW południowych regionach zazwyczaj wybierana jest stal nierdzewna 316L, ponieważ temperatury pary są na ogół powyżej 120°C.uwzględniając czynniki kosztów, niektórzy klienci mogą zdecydować się na stal nierdzewna 304.Należy zauważyć, że długotrwałe stosowanie stali nierdzewnej 304 w zastosowaniach parowych o wysokiej temperaturze może powodować deformację wymiennika ciepła płyty.
4. Olej:W przypadku ogólnego sprzętu smarowania olejów i olejów hydraulicznych, stalowa nierdzewna 304 jest odpowiednia.Stal nierdzewna 316 jest zalecana.

Zastosowanie
