S4A S21A Płytka wymiennika ciepła Sondex dla urządzeń chłodzących wymiennika ciepła

Opis produktu

S4A S21A S22 SF123 Płyty wymienników ciepła typu dla urządzeń chłodzących wymienników ciepła Sondex

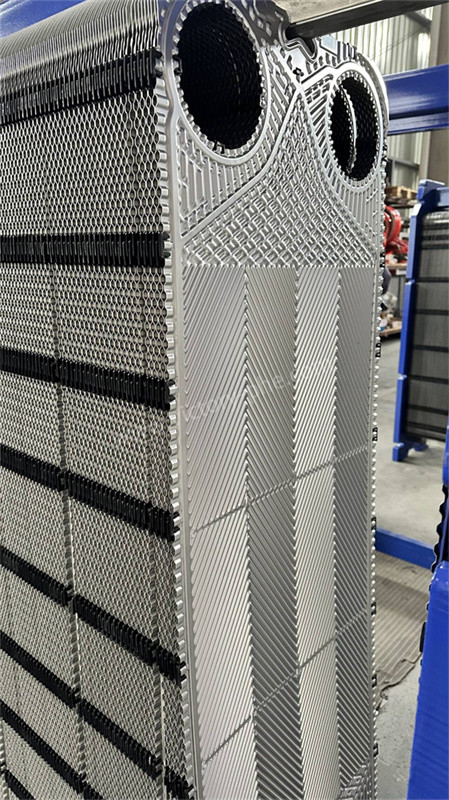

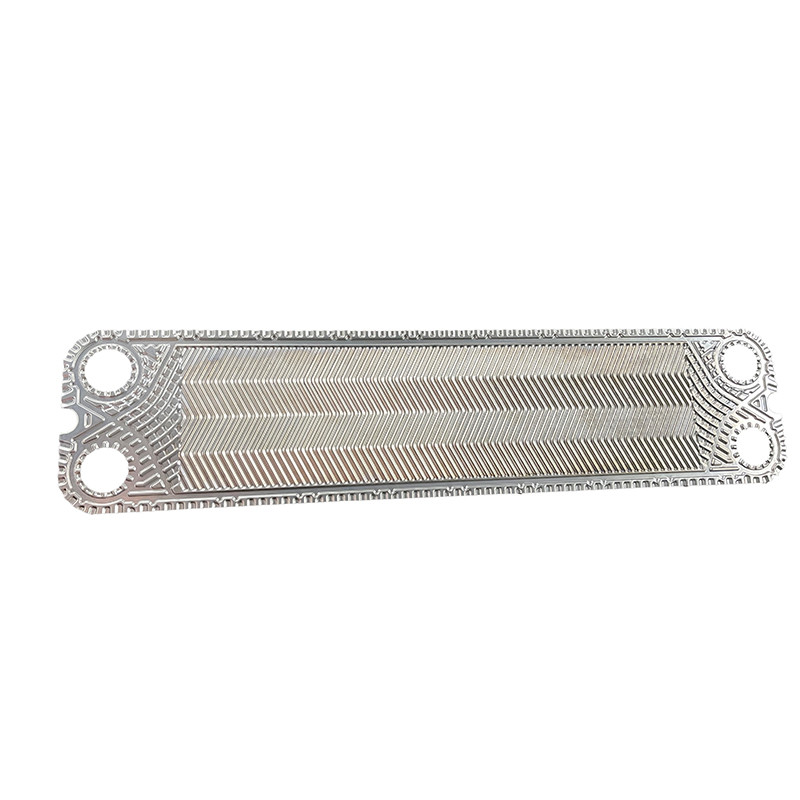

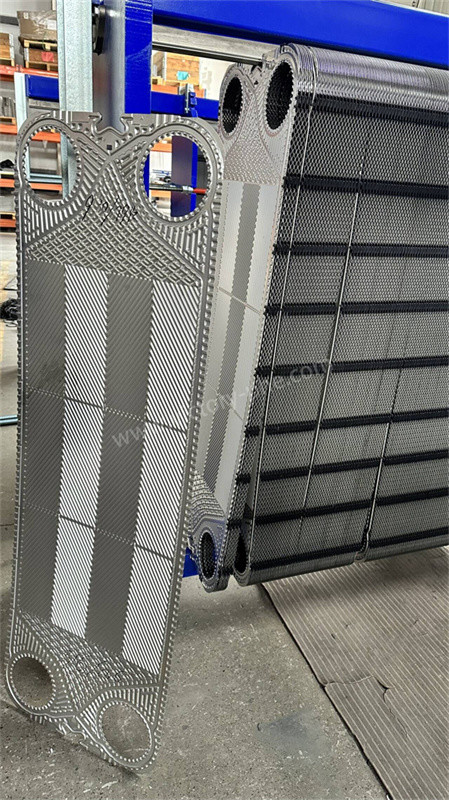

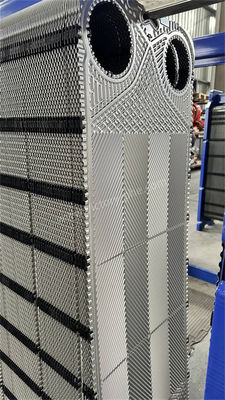

Sondex Płyty wymienników ciepła

1. Płyty wymienników ciepła są podstawowymi elementami wymienników ciepła płyt.co czyni je podstawowymi elementami przenoszenia ciepła wymiennika ciepłaPonadto płyty muszą wytrzymać różnicę ciśnienia między oboma stronami.wybór odpowiednich typów płyt i kanałów przepływu dla płyt wymiennika ciepła ma znaczący wpływ na działanie urządzeń wymiennika ciepła, efektywność przenoszenia ciepła, odporność płynu i inne czynniki.

Płytka wymiennika ciepła Wybierz:

• Wybór typów płyt i wzorów falistego pokrycia wymienników ciepłaPłytkaw sytuacjach, w których występuje duży przepływ i niewielki dopuszczalny spadek ciśnienia,Należy wybrać płyty o niskim oporzeWybór wymienników ciepła z płytek odnośnych lub lutowanych należy określić na podstawie warunków ciśnienia i temperatury medium przesyłu ciepła.
• W przypadku urządzeń o dużej powierzchni przenoszenia ciepła nie zaleca się wyboru płyt o zbyt małych powierzchniach płyt.Dzieje się tak dlatego, że zbyt wiele płyt może spowodować niską prędkość przepływu między płytami, co prowadzi do zmniejszenia całkowitego współczynnika przenoszenia ciepła.

Układ przepływu i kanały przepływu Wybierz:

• Układ przepływu odnosi się do grupy równoległych kanałów przepływu w wymienniku ciepła, w którym jeden płyn przepływa w tym samym kierunku.kanały przepływu odnoszą się do przejść utworzonych przez sąsiednie pary płyt wewnątrz wymiennika ciepła płyt, przez które przepływa płynOgólnie rzecz biorąc, kilka kanałów przepływu jest połączonych równolegle lub szeregowo, tworząc różne kombinacje przejść ciepłych i zimnych płynów.
• W celu zapewnienia przepływu płynu między zestawami płyt zgodnie ze specyficznymi wymaganiami, cztery narożniki płyt są przebić i uszczelki są stosowane zgodnie ze specyfikacjami.Płyty są ustawione w regularnym układzie, tworząc kanały przepływuForma układu przepływu powinna być określona na podstawie obliczeń przepływu ciepła i oporu płynu, przy jednoczesnym spełnieniu wymagań procesu.Jeżeli współczynniki konwekcyjnego przenoszenia ciepła po obu stronach powierzchni przenoszenia ciepła są równe lub bliskie, współczynnik przenoszenia ciepła może zostać zmaksymalizowany.pożądane jest, aby współczynniki konwekcyjnego przeniesienia ciepła w kanałach przepływu zimnej i gorącej wody były równe lub zbliżone do siebie.
