Części wymienników ciepła typu Chevron z taśmą uszczelnioną dla APV SPX

Opis produktu

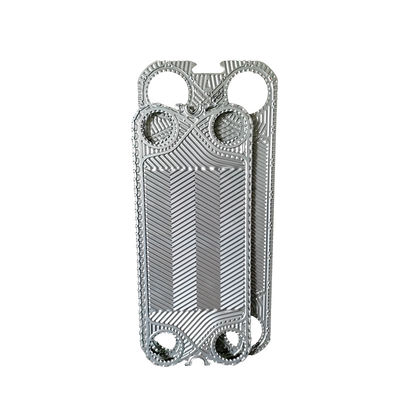

Płytka wymiennika ciepła przeciwkorozyjnego dla APV SPX//ACCESSEN/GEA ze stali nierdzewnej

APV/SPXPłyty wymienników ciepła

1. Płyty wymiennika ciepła posiadają cztery rury kątowe, przez które przechodzą dwa płynów zaangażowanych w transfer ciepła.Płyty metalowe są zainstalowane w ramie, który ma stałą płyta i ruchomą płytę zacisku na jednej stroniePłyty są wyposażone w uszczelniające uszczelki, które uszczelniają kanały płynu i prowadzą płyn do przepływu na zmianę do ich odpowiednich przejść,ułatwianie wymiany ciepłaPrędkość przepływu, właściwości fizyczne, spadek ciśnienia i różnica temperatur płynów określają liczbę i rozmiar płyt wymaganych do wymiennika ciepła.
2. Płyty wymienników ciepła są wytwarzane z wykorzystaniem bardzo precyzyjnych form do jednorazowego procesu pieczętowania.Zapewnia to jednolity kontakt metalu z metalem między płytami, co pozwala wymiennikom ciepła płytkowym skutecznie działać pod wysokim ciśnieniem i wytrzymać wstrząsy ciśnieniowe ze strony systemu.

3. Produkty są odpowiednie głównie dla leków / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP itp.

Zastosowanie

Konfiguracja grubości płyty wymiennika ciepła

• AISI 304 ma zwykle grubość 0,4 lub 0,5 mm
• AISI 316 jest zawsze 0,5 i 0,6 mm
• 254 SMO (wysoki stop) zazwyczaj 0,6 mm
• Płyty tytanowe są zawsze 0,5 i 0,6 mm
• Niektóre mają grubiejsze płyty (dla zastosowań pod wysokim ciśnieniem)
• Niektóre PHE mają 0,4 mm (operacja niskiego ciśnienia)
• Hastelloy C-276 (stopnia niklu) zazwyczaj 0,6 mm

Zasada działania:

• wymiennik ciepła płytkowy polega na układzie płyt metalowych o określonym formie falistej w celu stworzenia nowego typu wysokowydajnego wymiennika ciepła.Konstrukcja wymiennika ciepła płyty obejmuje uszczelniaczePłyty są uszczelnione i kierowane przez uszczelniające uszczelniacze,tworzenie oddzielnych kanałów dla ciepłych i zimnych płynówPłyn zimny i gorący przepływa przez odpowiednie kanały i wymienia ciepło z sąsiednimi płytami, aby osiągnąć pożądaną temperaturę.
• Każda z płyt ma otwory na czterech narożnikach, a po złożeniu w zestaw płyt tworzą kanały dystrybucji i zbierania płynów.Po wymianie ciepła pomiędzy zimnymi i gorącymi płynami, wracają do odpowiednich kanałów zbierania i są w obiegu w celu ponownego wykorzystania.
