Specjalistyczna płyta Chevron Wymiennik ciepła Płyta podstawowe komponenty

Opis produktu

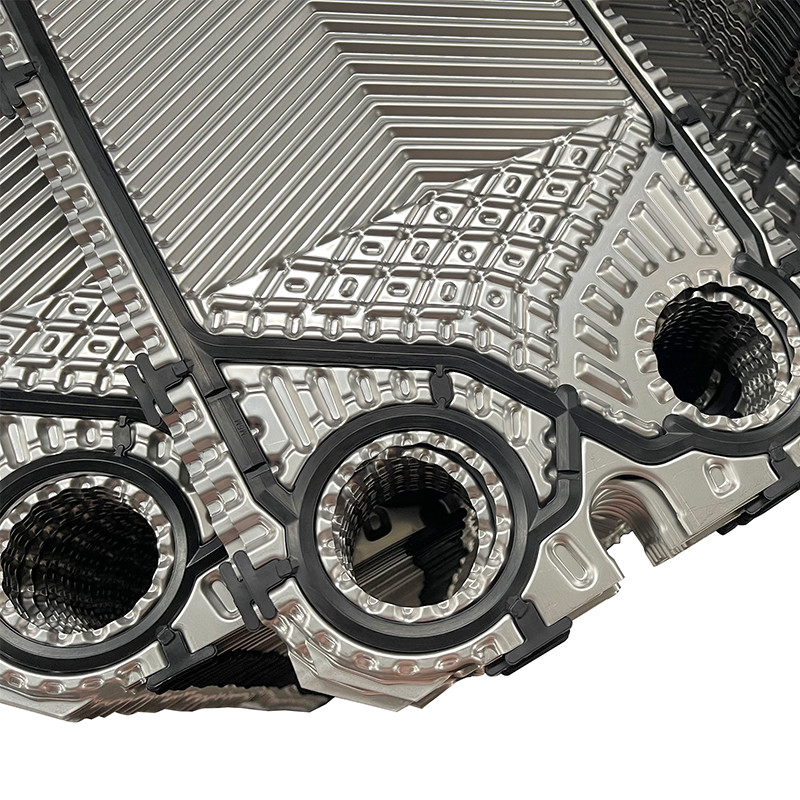

Płytka wymiennika ciepła APV SPX dla szerokiej gamy modeli i marek wymienników ciepła

APV/SPXPłyty wymienników ciepła

1. Płyty wymienników ciepła są niezbędnymi elementami stosowanymi w wymiennikach ciepła do przenoszenia ciepła między dwoma płynami.Płyty te zapewniają wysoką przewodność cieplną i odporność na korozjęSpecjalnie zaprojektowane wzory na płytkach sprzyjają turbulencji i zwiększają efektywność przenoszenia ciepła.umożliwiające skuteczną wymianę ciepłaPłyty wymienników ciepła odgrywają kluczową rolę w różnych gałęziach przemysłu, optymalizując transfer ciepła w systemach HVAC, przetwarzaniu chemicznym, wytwarzaniu energii i zastosowaniach chłodniczych.

2. Produkty są odpowiednie głównie dla leków / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP itp.

Zastosowanie

Proces produkcji:

• Przygotowanie surowców: Jako surowce wybierane są wysokiej jakości płyty ze stali nierdzewnej ze względu na ich doskonałą odporność na korozję i przewodność cieplną.Grubość płyty jest określona na podstawie specyfikacji produktu i wymagań projektowych.
• Cięcie i wyrównanie: Płyty ze stali nierdzewnej są precyzyjnie cięte przy użyciu narzędzi maszynowych, aby spełnić wymagania projektowe.
• Odrzucenie: Płaskowane płyty poddawane są pieczętowaniu za pomocą prasy hydraulicznej w celu stworzenia specyficznych wzorów kości śledziej.Dokładna kontrola jest utrzymywana podczas procesu pieczętowania, aby zapobiec deformacji lub uszkodzeniu płyty.
• Obsługa powierzchni: Płyty poddawane są obróbce powierzchniowej, takiej jak polerowanie, piaskowanie lub powlekanie w celu zwiększenia odporności na korozję i przenoszenia ciepła.Wybór metody leczenia zależy od specyficznych wymagań.
• Zgromadzenie i kontrola: Płyty są montowane zgodnie z wymaganiami projektowymi, tworząc oddzielny wymiennik ciepła płyty z gumkowymi uszczelnieniami uszczelniającymi lub całkowicie spawany wymiennik ciepła płyty poprzez spawanie łukowe argonowe.Zapewnione jest ścisłe mocowanie i brak luk podczas montażuPo montażu przeprowadza się rygorystyczne badanie ciśnienia wydajności, a w celu zweryfikowania zgodności z normami jakości wydaje się sprawozdanie fabryczne.

Zasada działania:

wymiennik ciepła płytkowy polega na układzie płyt metalowych o określonym formie falistej w celu stworzenia nowego typu wysokowydajnego wymiennika ciepła.Konstrukcja wymiennika ciepła płyty obejmuje uszczelniaczePłyty są uszczelnione i kierowane przez uszczelniające uszczelniacze,tworzenie oddzielnych kanałów dla ciepłych i zimnych płynówPłyn zimny i gorący przepływa przez odpowiednie kanały i wymienia ciepło z sąsiednimi płytami, aby osiągnąć pożądaną temperaturę.

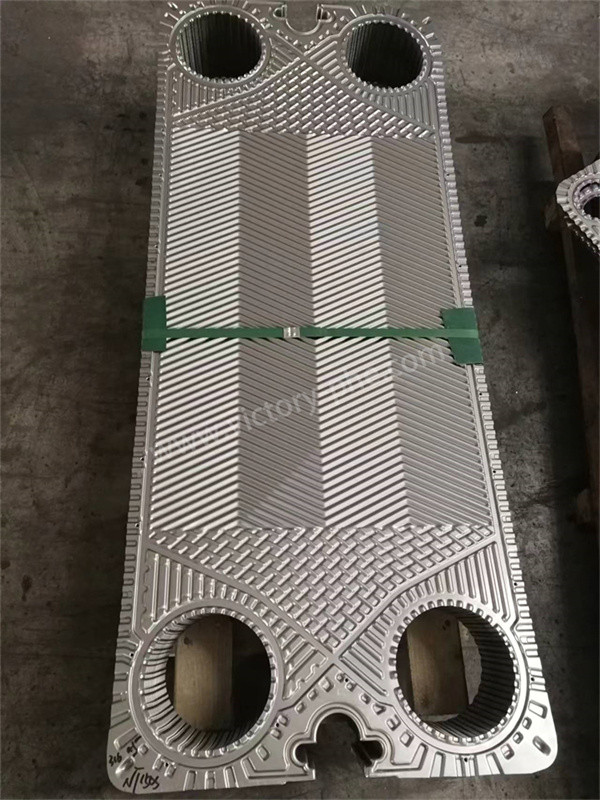

Każda z płyt ma otwory na czterech narożnikach, a po złożeniu w zestaw płyt tworzą kanały dystrybucji i zbierania płynów.Po wymianie ciepła pomiędzy zimnymi i gorącymi płynami, wracają do odpowiednich kanałów zbierania i są w obiegu w celu ponownego wykorzystania.
