Płyty walcowane Wymiennik ciepła Odzysk ciepła Chłodzenie

Opis produktu

Odzyskiwanie ciepła Chłodzenie Płytka wymiennika ciepła z materiału tytanowego SS316 SS304

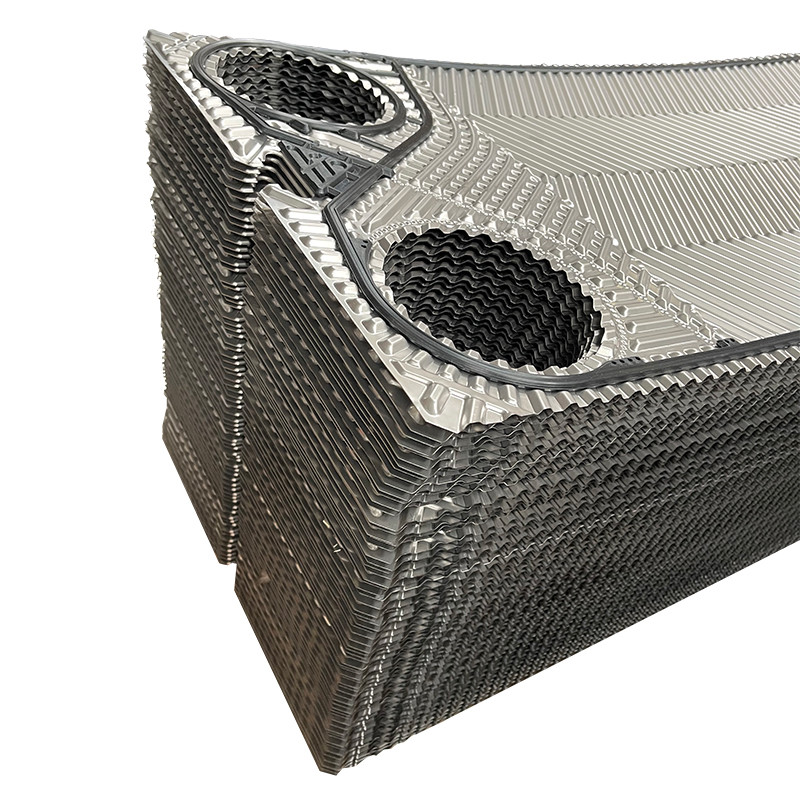

Płyty wymienników ciepła

1. Płyty wymienników ciepła są kluczowymi elementami płytowych wymienników ciepła.2 poprawa sztywności płyty w celu wytrzymania większego ciśnienia.
2. Formy faliste płyty cieplnej mają duży wpływ na efektywność transferu ciepła i odporność na przepływ.Najczęściej stosowane są płyty faliste z kości śledzia oraz płyty faliste poziome i proste.
3. Kształt przekroju poprzecznego płyty falistej z kości śledzia jest zwykle trójkątny, a kąt między kościami śledzia jest zwykle.Płyn przepływa z kątowego otworu na jednym końcu płyty i może wypływać z kątowego otworu na tej samej stronie na drugim końcu, który nazywa się "pływem jednostronnym", lub może wypływać z kątowego otworu po drugiej stronie drugiego końca, który nazywa się "pływem przekątnym".
4. Płytka falista z kości śledzia ma nie tylko dobrą sztywność, ale również lepszą przepustowość ciepła.Współczynnik przepływu ciepła krajowego ulepszonego wymiennika ciepła wodno-wodnego z falistej płyty z kości śledzia osiąga ponadJednakże opór przepływu płyt falistej z kości śledzia jest duży i nie jest odpowiedni dla płynów zawierających cząstki lub włókna.
5. Płytka falista pozioma jest płytką falistą poziomą o kształcie równobocznego przekroju trójkąta.i współczynnik przenoszenia ciepła woda-woda może zostać osiągniętyInne kształty przekroju poprzecznego obejmują złożone trójkątne faliste (British APV Company) i stopniowe faliste (płyty typu NPH wytwarzane przez Japan Distillation Industry),z których wszystkie należą do tej kategorii.

Produkty są odpowiednie głównie dla leków / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP itp.

Zastosowanie

Konfiguracja grubości płyty wymiennika ciepła

• AISI 304 ma zwykle grubość 0,4 lub 0,5 mm
• AISI 316 jest zawsze 0,5 i 0,6 mm
• 254 SMO (wysoki stop) zazwyczaj 0,6 mm
• Płyty tytanowe są zawsze 0,5 i 0,6 mm
• Niektóre mają grubiejsze płyty (dla zastosowań pod wysokim ciśnieniem)
• Niektóre PHE mają 0,4 mm (operacja niskiego ciśnienia)
• Hastelloy C-276 (stopnia niklu) zazwyczaj 0,6 mm

Proces produkcji:

• Przygotowanie surowców: Jako surowce wybierane są wysokiej jakości płyty ze stali nierdzewnej ze względu na ich doskonałą odporność na korozję i przewodność cieplną.Grubość płyty jest określona na podstawie specyfikacji produktu i wymagań projektowych.
• Cięcie i wyrównanie: Płyty ze stali nierdzewnej są precyzyjnie cięte przy użyciu narzędzi maszynowych, aby spełnić wymagania projektowe.
• Odrzucenie: Płaskowane płyty poddawane są pieczętowaniu za pomocą prasy hydraulicznej w celu stworzenia specyficznych wzorów kości śledziej.Dokładna kontrola jest utrzymywana podczas procesu pieczętowania, aby zapobiec deformacji lub uszkodzeniu płyty.
• Obsługa powierzchni: Płyty poddawane są obróbce powierzchniowej, takiej jak polerowanie, piaskowanie lub powlekanie w celu zwiększenia odporności na korozję i przenoszenia ciepła.Wybór metody leczenia zależy od specyficznych wymagań.
• Zgromadzenie i kontrola: Płyty są montowane zgodnie z wymaganiami projektowymi, tworząc oddzielny wymiennik ciepła płyty z gumkowymi uszczelnieniami uszczelniającymi lub całkowicie spawany wymiennik ciepła płyty poprzez spawanie łukowe argonowe.Zapewnione jest ścisłe mocowanie i brak luk podczas montażuPo montażu przeprowadza się rygorystyczne badania ciśnienia wydajności, a w celu zweryfikowania zgodności ze standardami jakości wydaje się sprawozdanie fabryczne.
•
